希捷F3系列硬盘的短接点在哪里?以及如何短接?

您可能知道,Seagate驱动器的第一步诊断是在上电后检查终端输出,并检查驱动器是否能够读取系统文件。
但是当你无法访问终端时会出现很多固件错误 – 按Ctrl + Z后得到T>字符串信息。 在终端日志中,您有上一条消息:

LED:000000CC Faddr:0026A86F

or

LED:000000EE FAddr:00358846


在这种情况下,您应该尝试缩短路读取通道。
短接位置如何查找?

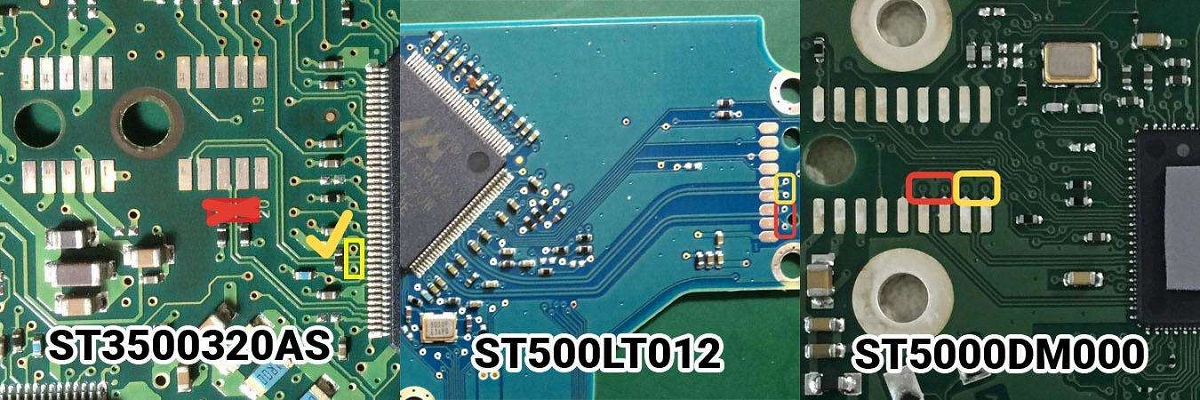

你需要寻找差分对 – 这是主芯片和磁头组触点之间会两个PCB走线。 像这样:



f3系列硬盘的短接点在哪里?以及如何短接? 希捷F3系列硬盘的短接点在哪里?以及如何短接?

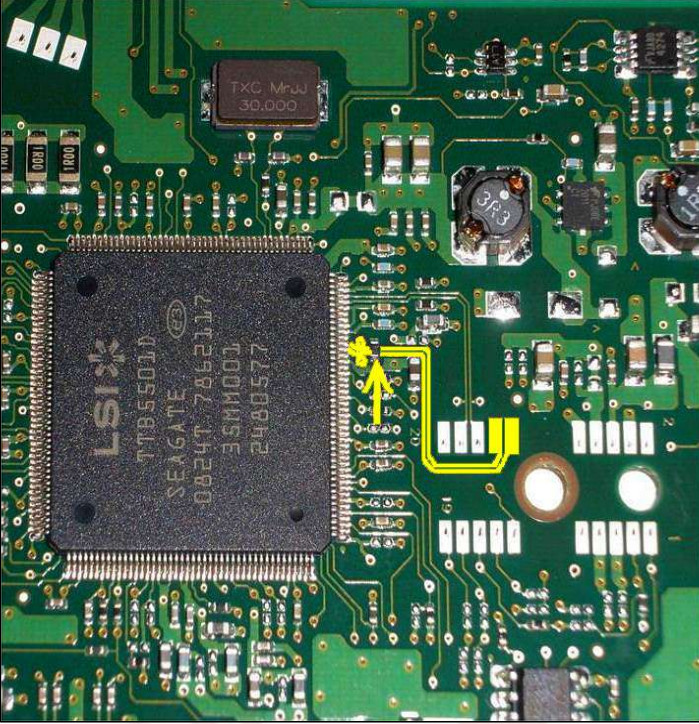

如果在线之间插入一个电阻 – 它是定义读取通道。
在某些驱动器上,两条线路上都没有电阻 – 因此找到读取通道的唯一方法是检查两个差分对:



f3系列硬盘的短接点在哪里?以及如何短接? 希捷F3系列硬盘的短接点在哪里?以及如何短接?

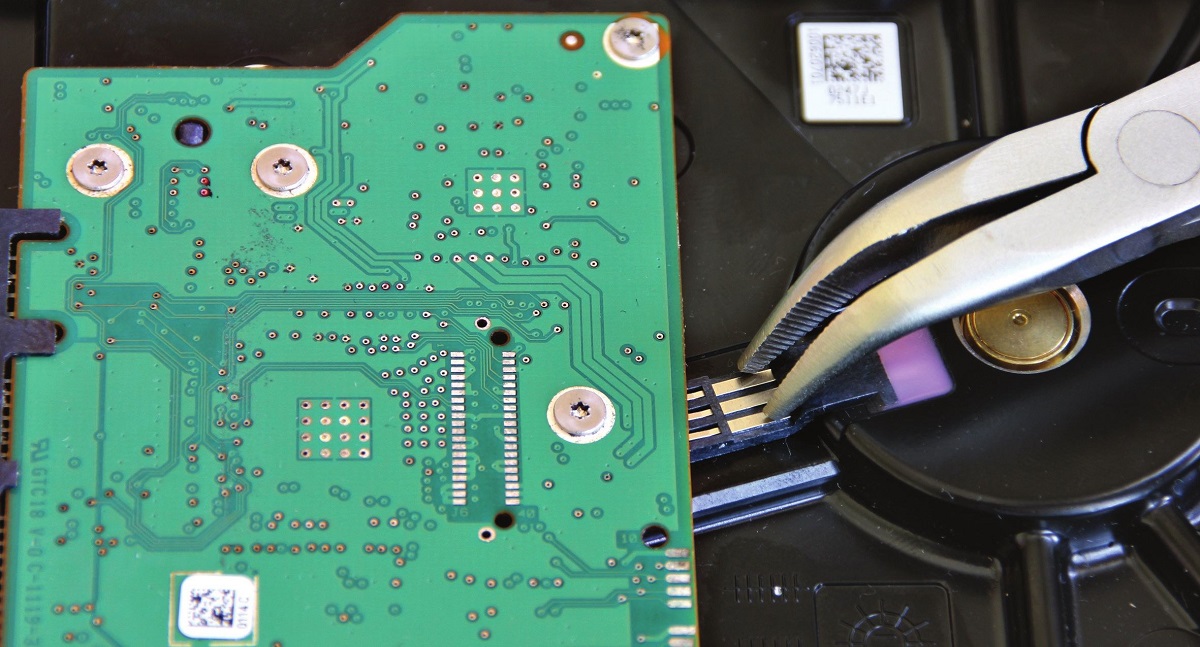

由于硬盘上的PCB电路板是固定在硬盘上,因此应将电路板外侧的过渡开口短路。
怎么短接?



f3系列硬盘的短接点在哪里?以及如何短接? 希捷F3系列硬盘的短接点在哪里?以及如何短接?

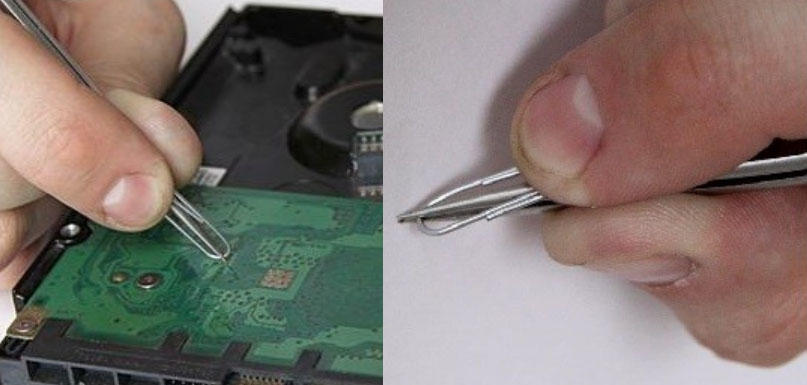

您应该使用尽可能低的工具。我们建议使用带有回形针的钳子。
有两种短接技术,取决于电路板没有装在盘体上。
第一个(对于没有装在硬盘盘体上)在开机之前很短,并且在通电后尝试通过Ctrl + Z到达终端
第二个(对于带有装在硬盘盘体上)在接通电源后短路并且在终端中发出第二个“SpinUp”消息,并且在通电后尝试通过Ctrl + Z到达终端时出现“NO HOST FIS”消息时保持短路
如何检查是否有磁盘或没有?只是。如果驱动器没有磁盘 – 使用隔离磁头,它将提供终端访问和Ctrl + L命令的打印输出,而不会出现任何LED错误。
正确的短路标志是电机停止,准备就绪状态不是强制性的(实际上,在短路之后只有Moose系列驱动器准备就绪状态)。如果驱动器没有停止电机 – 它有硬件故障或你没有正确的短路。
之后,按Ctrl + Z后必须能够达到T>字符串,通过T> / 2U命令旋转驱动器,然后可以访问所有终端命令(如/ 7X,V1,V40等)。

摘要。 为什么我的短接不起作用?
短接不成功的可能原因有以下几种:
1)短接点错误
2)短接的时间或持续时间错误
3)错误的仪器

UPD。如果您有最新的6.1.x版本,您可以修补ROM,之后您将轻松捕捉正确的时间 – 您需要在实用程序握手邀请之前进行短路(终端消息如Tech Unlock Handshake:0x7E00948B Reply :)。作为替代方案,您可以缩短主轴电机。

f3系列硬盘的短接点在哪里?以及如何短接? 希捷F3系列硬盘的短接点在哪里?以及如何短接?



f3系列硬盘的短接点在哪里?以及如何短接? 希捷F3系列硬盘的短接点在哪里?以及如何短接?

然而,这个短接有一个限制:它不适用于Pharaon,Moose,Wyatt和Crocket类驱动器。 在这种情况下,您将在实用程序日志中看到错误“找不到代码段”。
