CF卡型号:东芝1000X 32G

主控方案:THNCF-PHX100(SM2236G)

CF卡故障:无法识别

本案例为婚纱摄影公司为客户拍摄的一家人写真照片  文件程式为CR2原始程式
摄影公司拍完照片以后把CF卡拆下来插到读卡器准备倒片的时候发现本CF卡已经损坏无法读取 换了几个读卡器和相机都无法识别本卡  后经互联网搜索找到本公司,客户快递CF卡至我们公司进行恢复。
本CF卡芯片级数据恢复方法如下:
东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

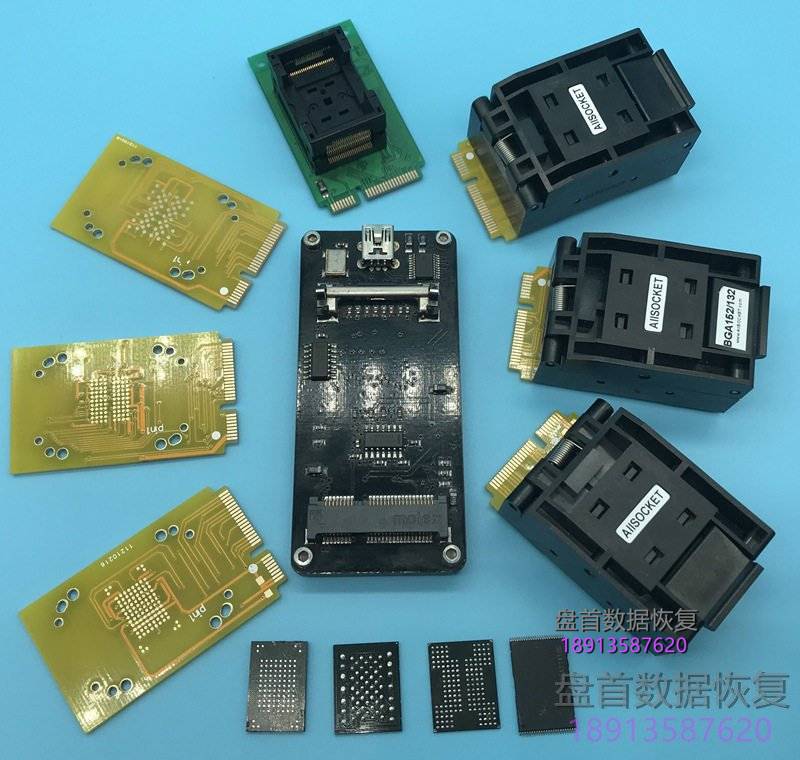

图1:Flash_Extractor软件配套的NAND读取设备与芯片座子

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

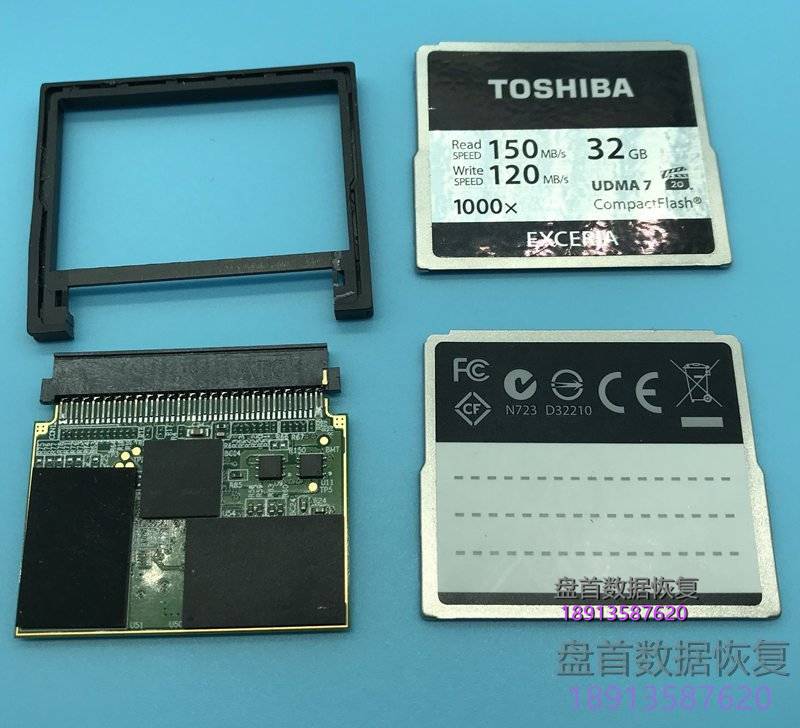

图2:拆开无法识别的东芝32G-CF卡

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

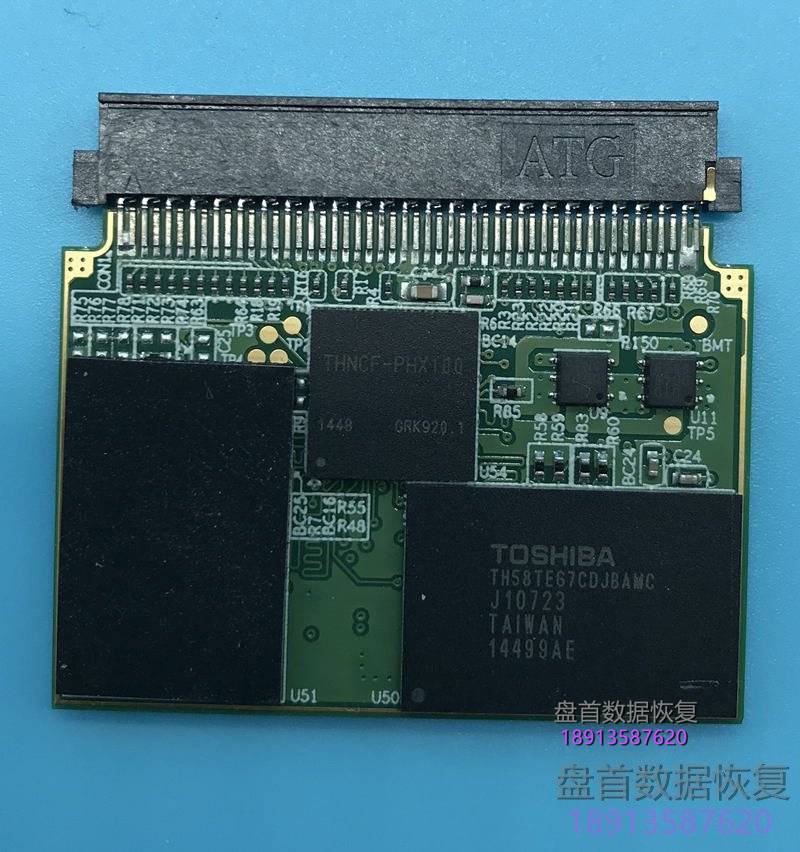

图3:主控型号为 THNCF-PHX100

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

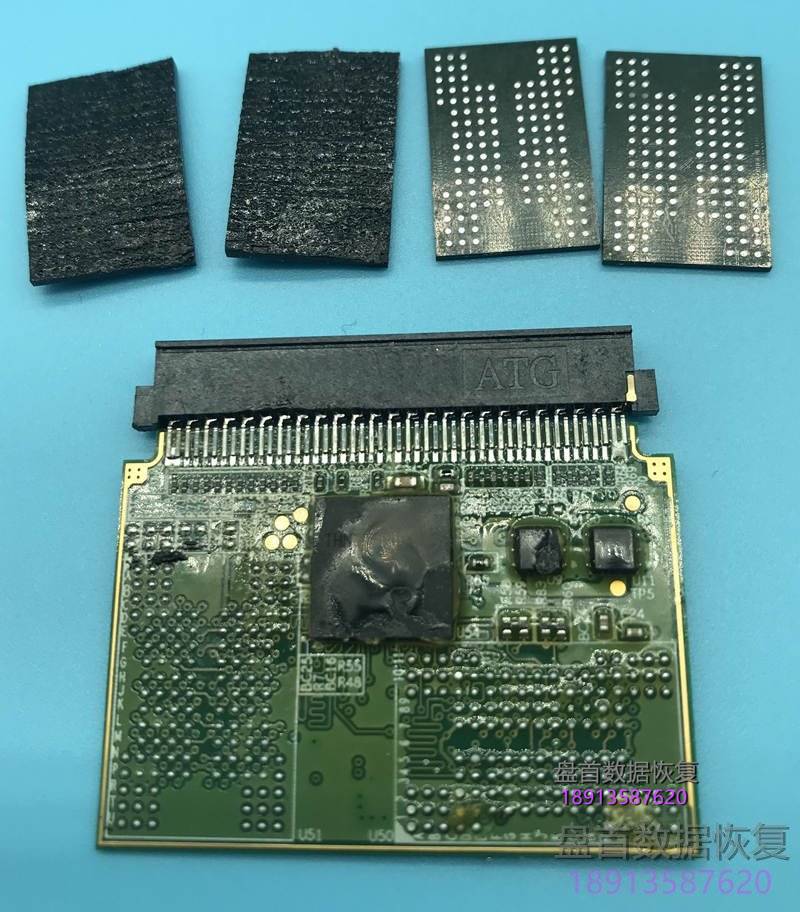

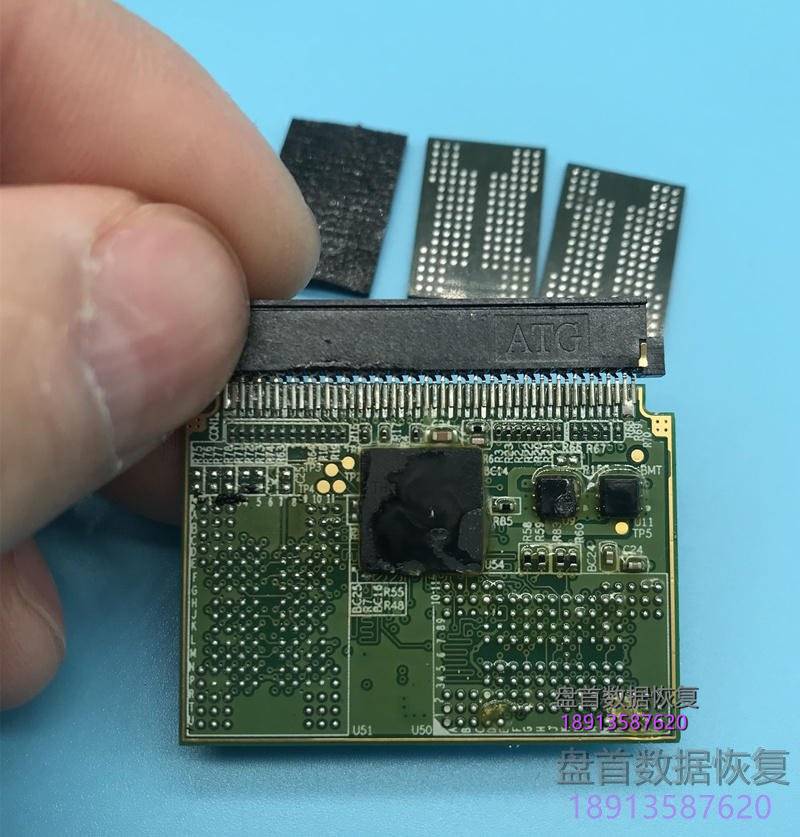

图4-5:工程师拆下两个BGA132芯片颗粒与两个胶片贴

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

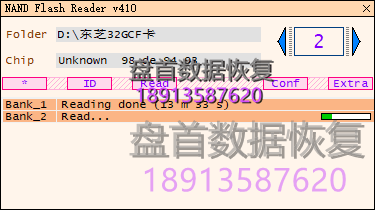

图6:使用NAND Flash Reader软件对芯片颗粒进行dump文件读取

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

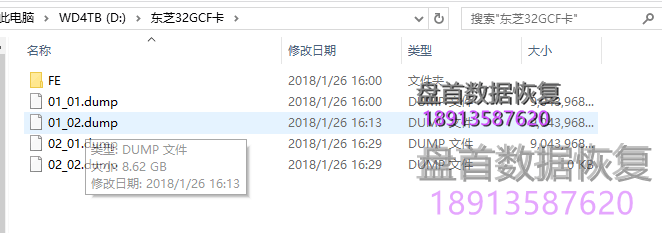

图7:读出来的DUMP文件每个芯片两个通道

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

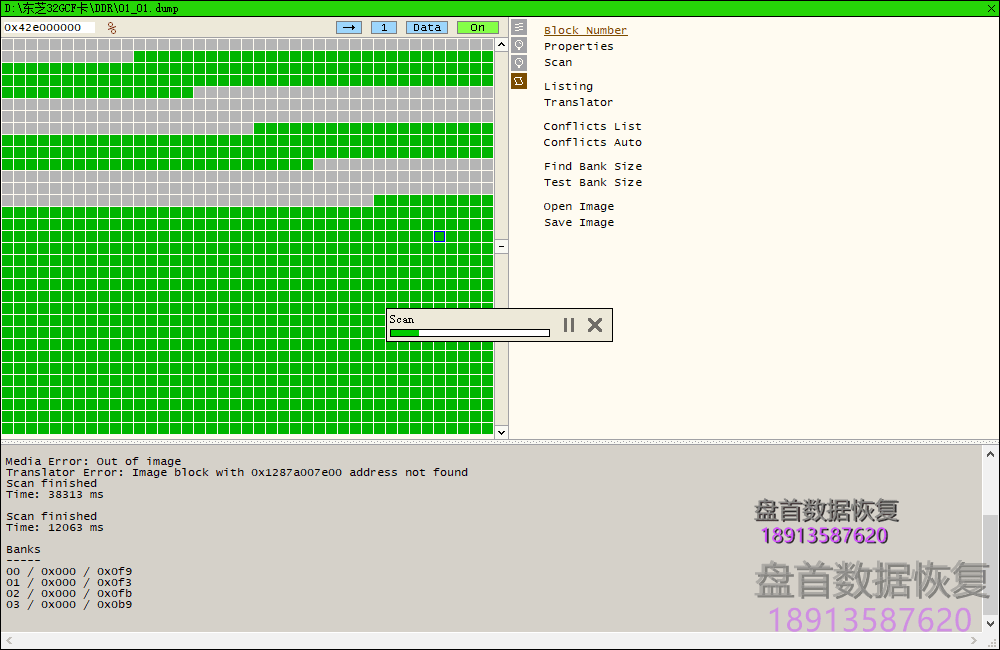

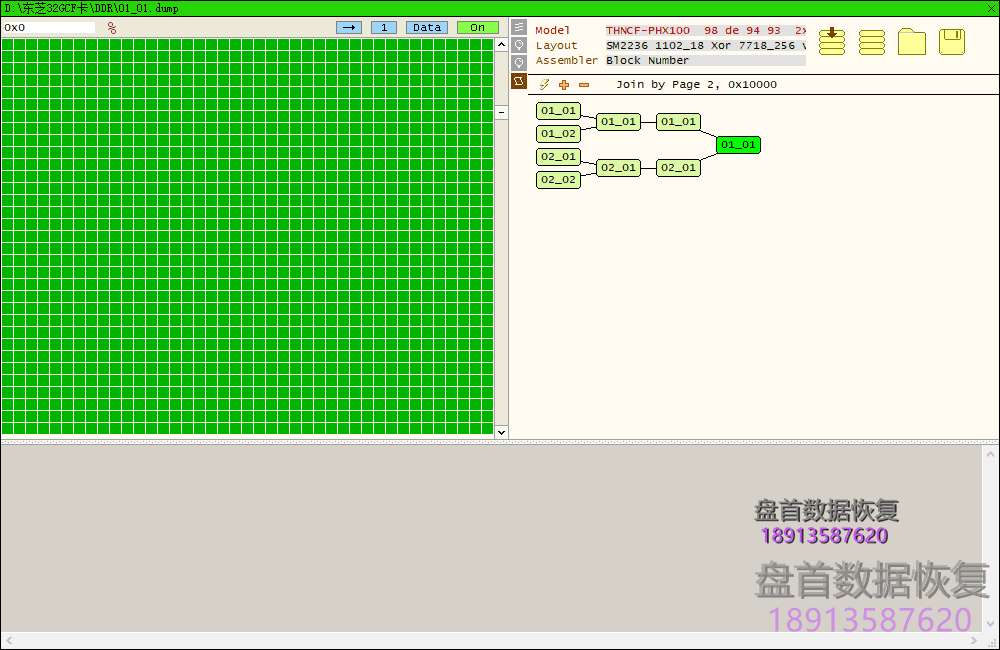

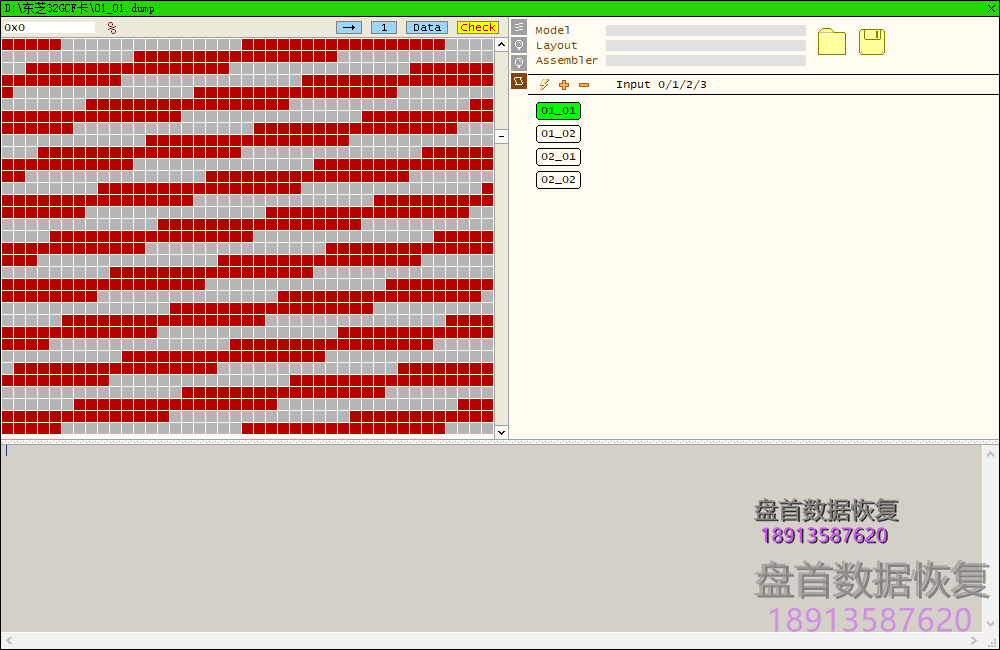

图8-9-10:使用Flash_Extractor软件对DUMP文件进行分析与恢复

东芝32G-CF卡无法识别,进行FLASH芯片级数据恢复成功!

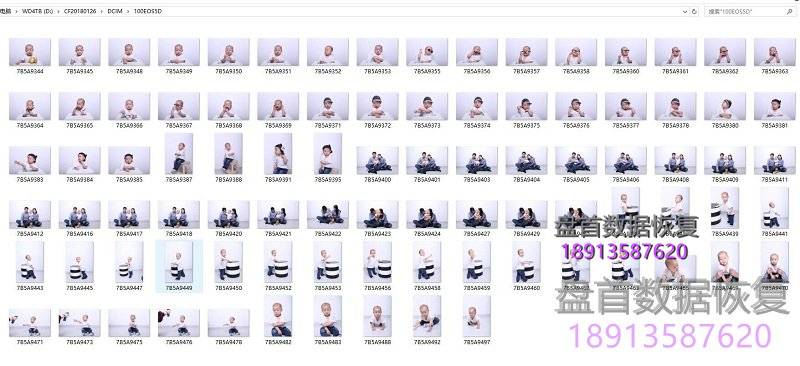

图11:成功恢复客户需要客户的CR2原始照片,每张图片打开正常

至此本次数据恢复成功
