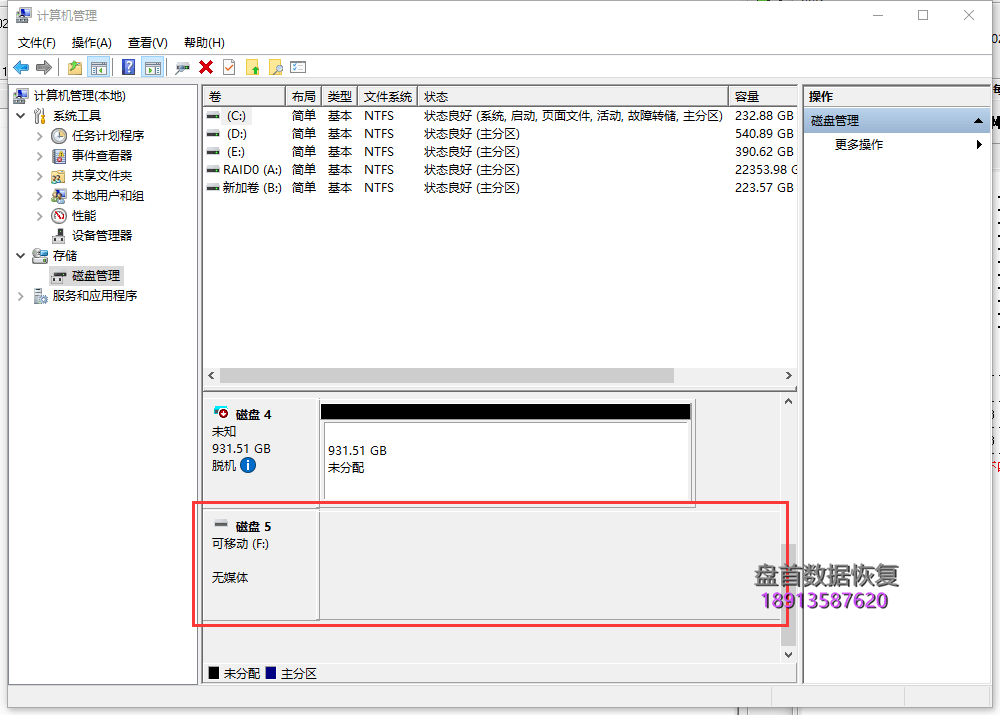

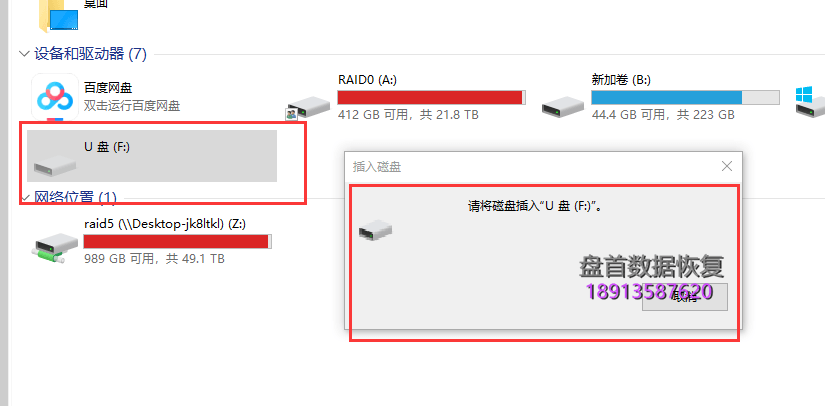

本地客户送修一块闪迪16G CF卡无法识别需要恢复CF卡里的照片,故障现象为接到读卡器里双击打开(提示:请将磁盘插入U盘)磁盘管理里显示(无媒体)。

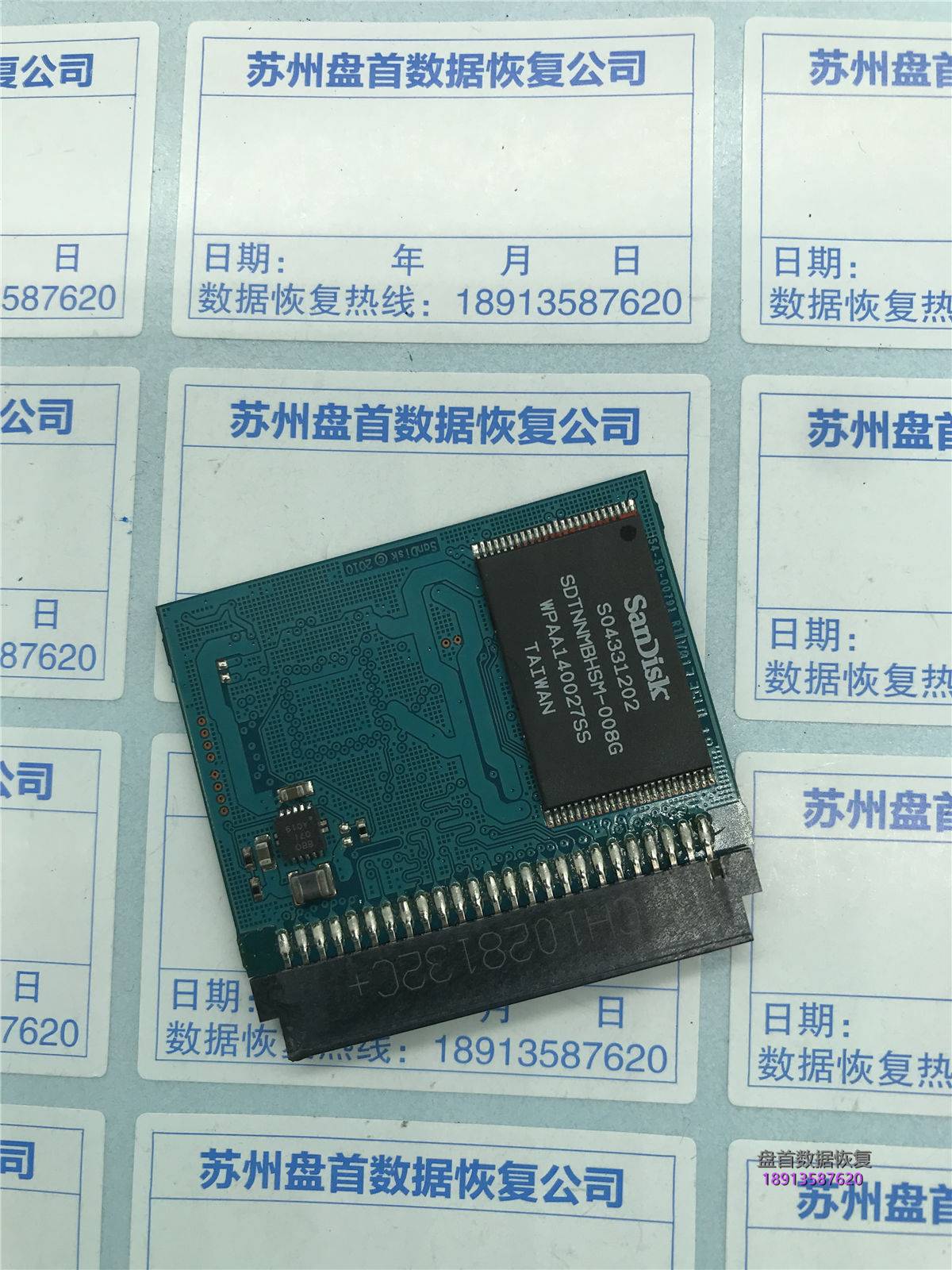

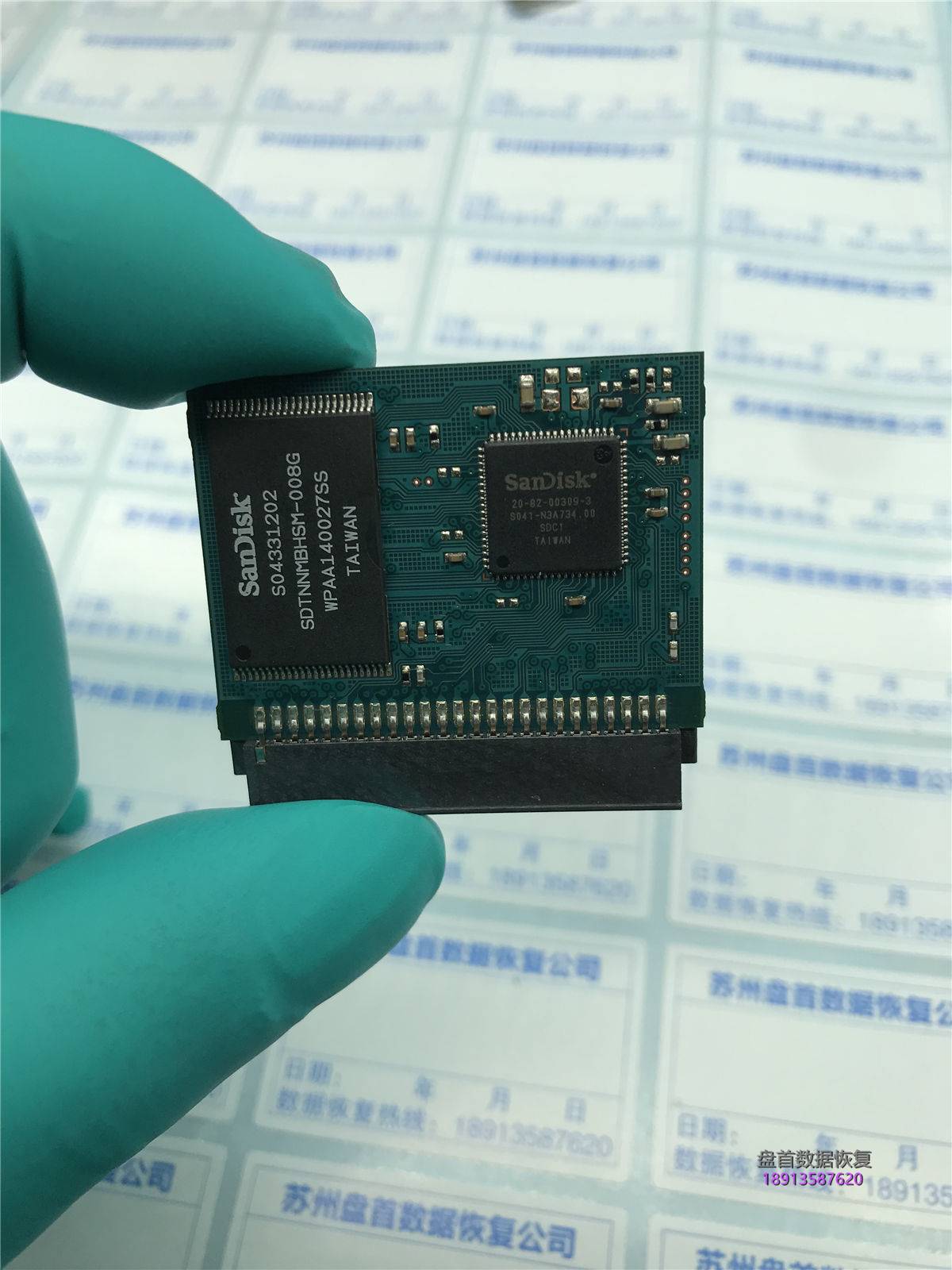

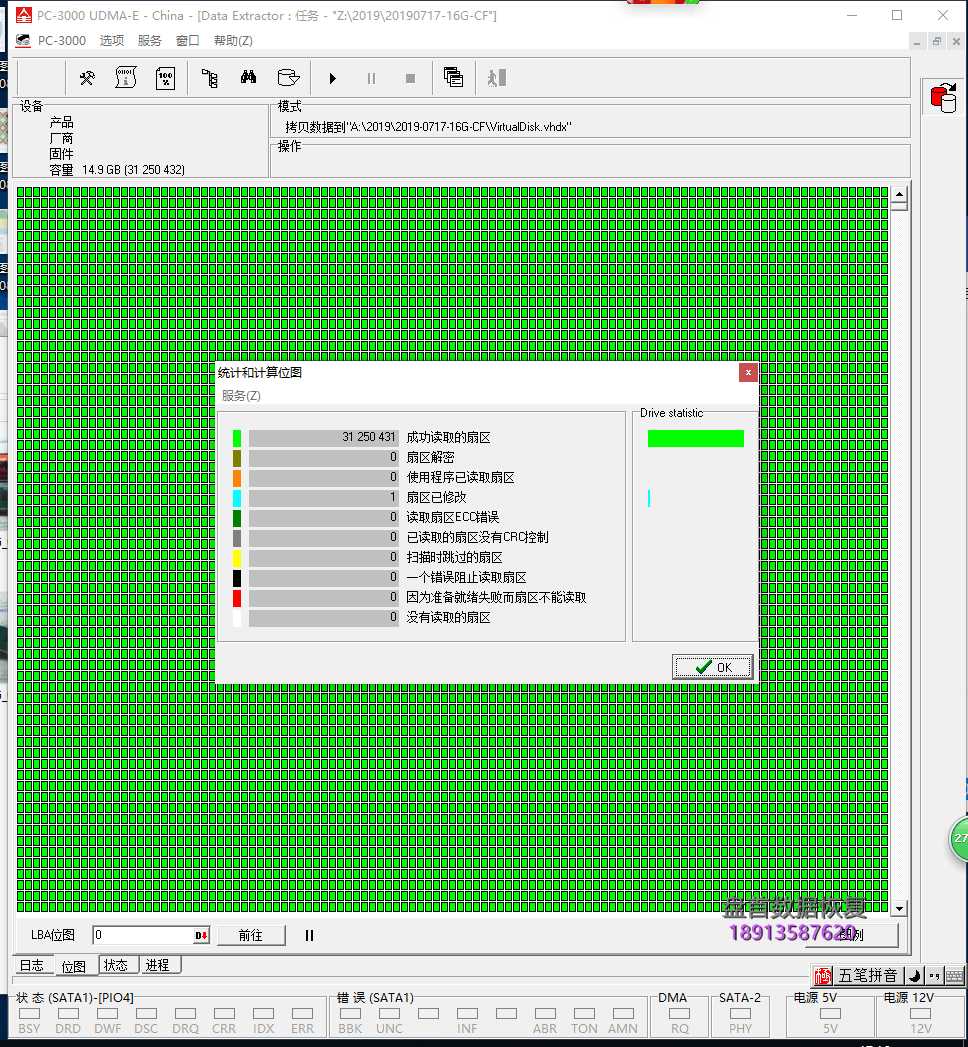

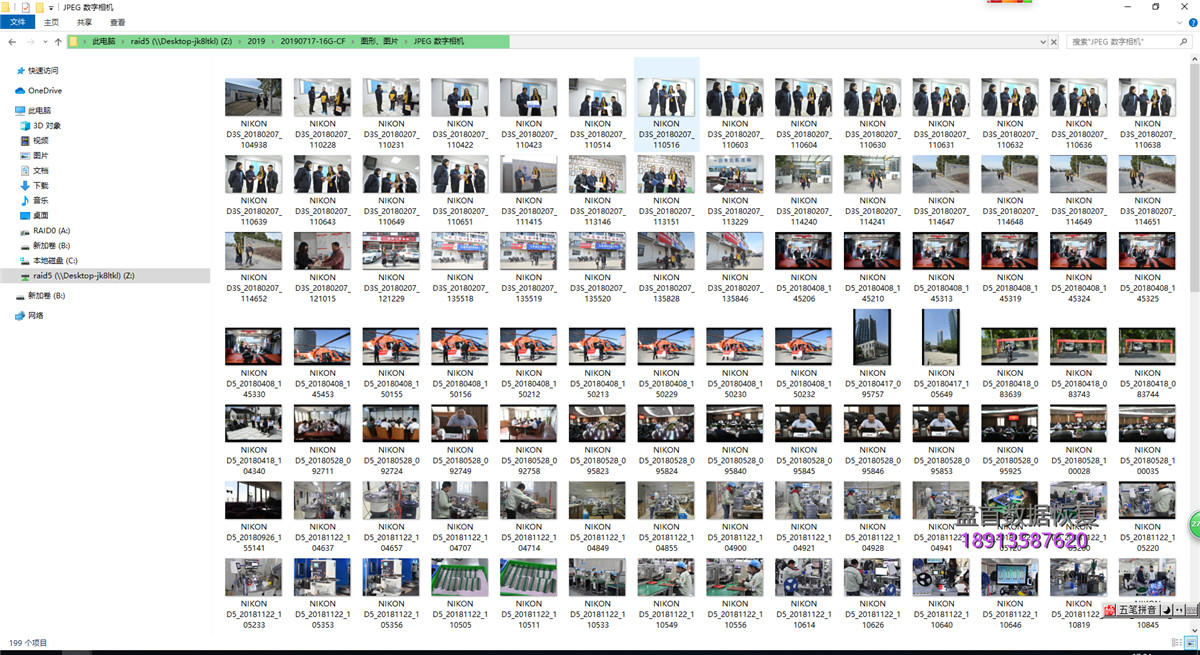

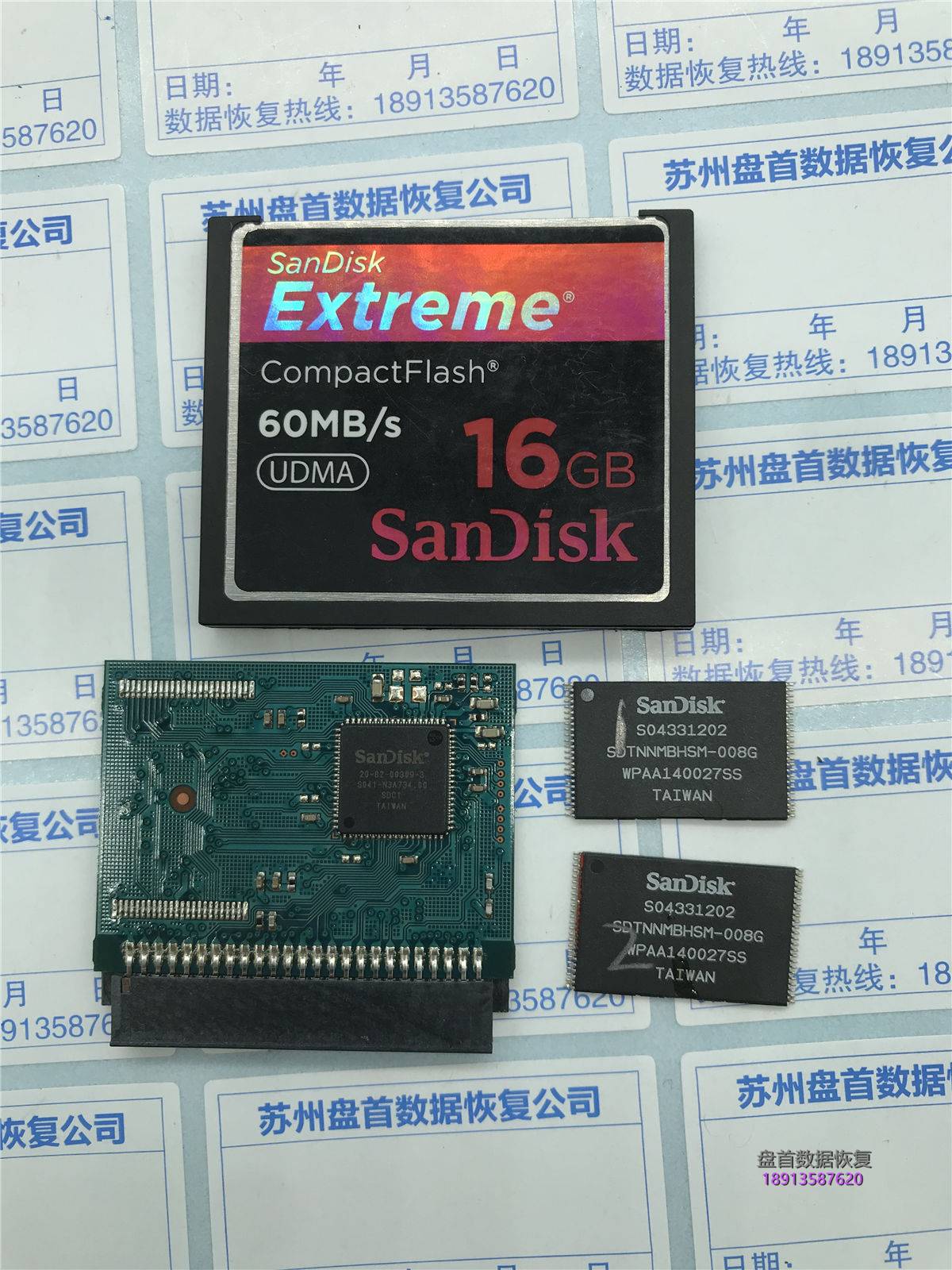

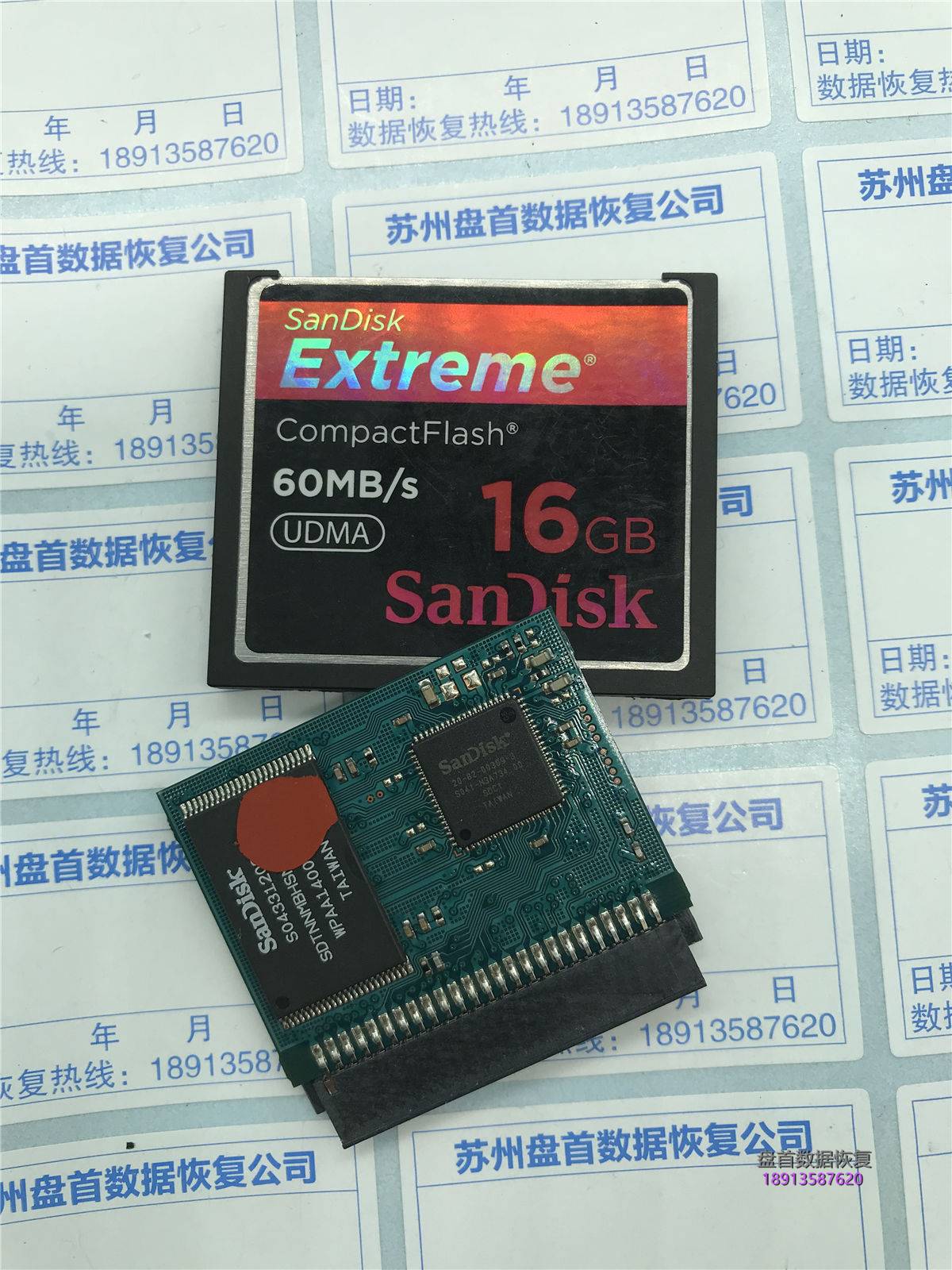

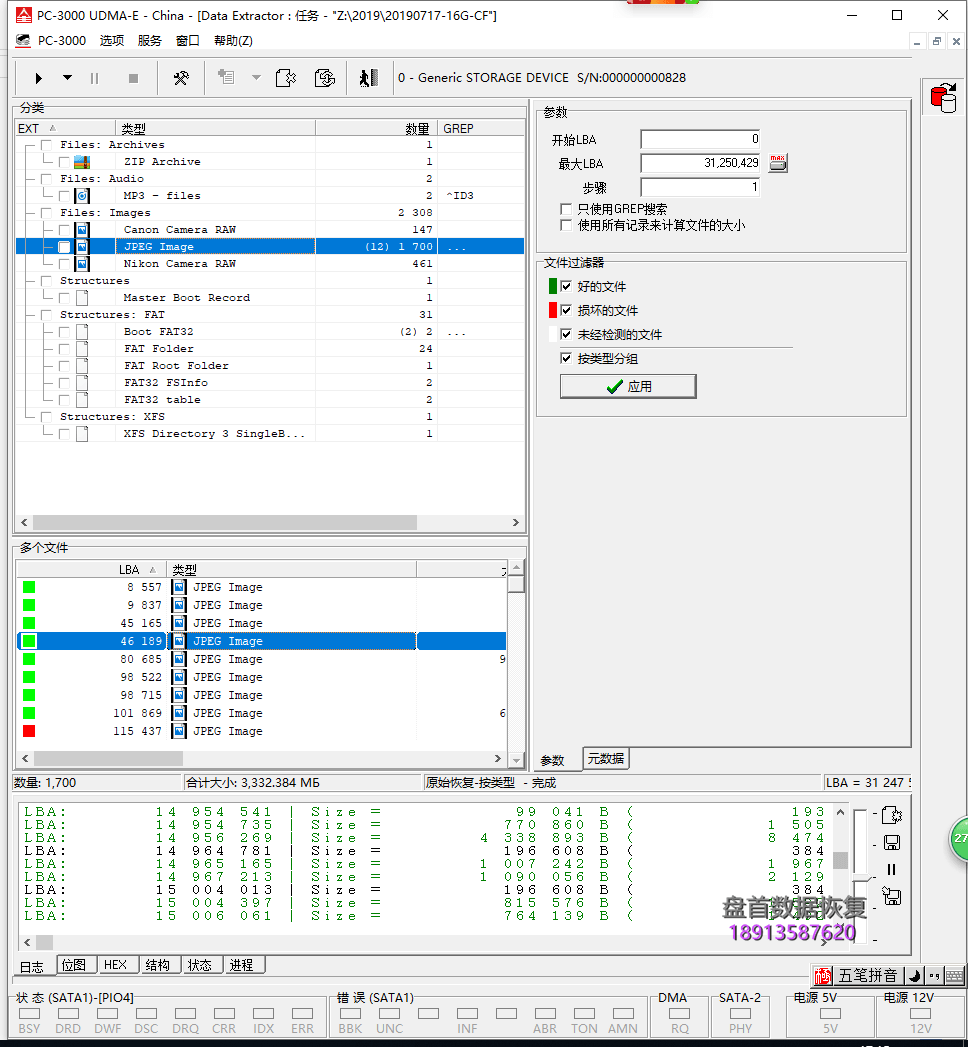

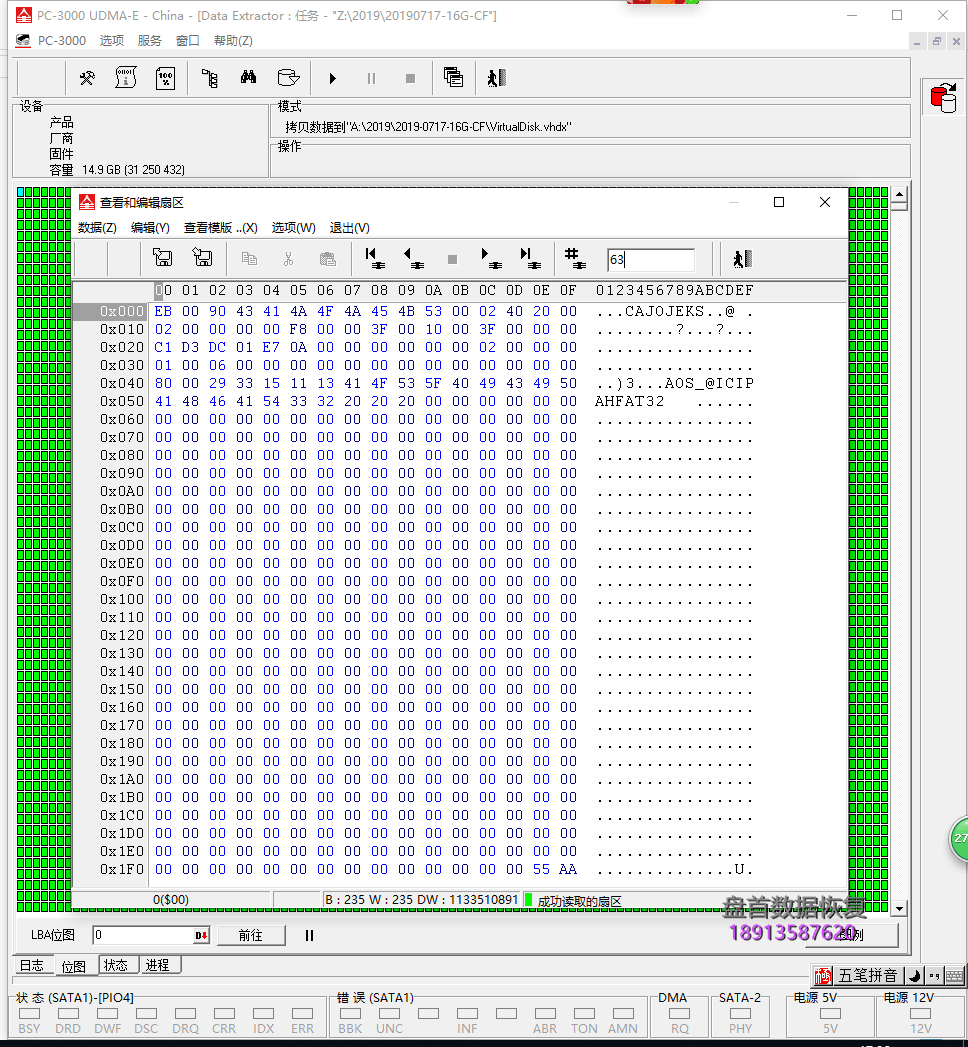

工程师拆开CF卡,主控为20-82-00309-3,拆下Flash芯片进行芯片级读取恢复,这个Flash的ID为45 ce 96 32。经过了读取NAND,分析参数,修复ECC,保存IMG,转存虚拟磁盘,软件扫描,等一系列操作。最终成功恢复出客户的全部照片。前后共花了近5个小时。

这个CF卡的数据恢复参数如下,

Layout
20-82-00192-3 14_2048_80 Xor C634 32
Mix
Input
Order  0/1
Block Pair
Block  0x100000
Page   0x2000
Block Pair
Block  0x100000000
Page   0x4000
Join by Page
Parts  2
Page   0x400000
Cross Block
Field  Block Number
Block  0x400000
Parts  2
Divide
Field  Block Rotate
Value  0x40
Block Rotate
Block  0x400000
Page   0x8000
Assembler
Block Number
Block Size   0x400000
Bank Space   0x1000
Mix          2 / 0x4000
Banks        00 / 0x000 / 0xfff
Actions

Scan
