Flash Extractor ECC

Flash Extractor ECC

Flash Extractor ECC

NAND闪存并不完美
某些存储单元可能会损坏
当你读取数据时,一些位会有错误的值
ECC(纠错码)保护数据
它可以检测数据何时有错误的位(ECC=检查)
并且可以将此位固定为原始valyes(ECC=On)
ECC可以修复有限数量的位
例如,20位错误
如果扇区有25个错误,则ECC无法修复,扇区将标记为红色
当您将ECC设置为关闭时,我们根本不进行检查
所有标记为绿色的扇区

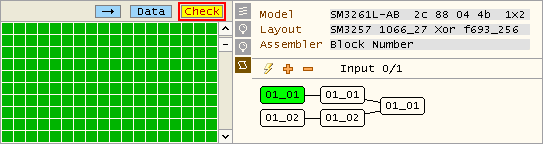

模式
Flash Extractor ECC
Flash Extractor ECC
完全禁用
最大性能
使用此模式进行搜索
Flash Extractor ECC
仅检查
平均性能
使用此模式查看ECC映射
Flash Extractor ECC
已启用
纠错 性能
缓慢 使用此模式保存文件

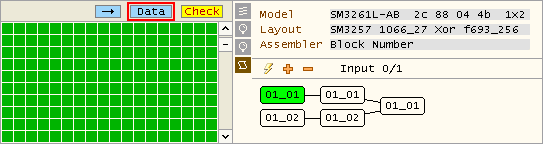

类型
Flash Extractor ECC
Flash Extractor ECC
显示数据 ECC 地图
Flash Extractor ECC
显示系统区域 (SA) ECC 地图

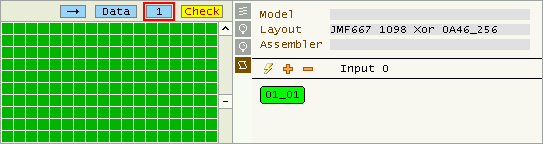

处理器核心
Flash Extractor ECC
这是软件用于检查 ECC
的处理器内核数 它将提高后续操作的速度:
– ECC修复
– ECC组合
– 保存图像(如果之前未修复 ECC 错误)
它会降低后续操作的速度:
– 选择新布局
– 使用 ECC = Check
自动查找布局 – 使用 ECC = ON
自动查找布局 每个布局需要不同的内存大小才能使用内核
例如布局 20-82-00511-1 14_2048_230 Xor C634_32I:
Win32 应用程序有 2GB 内存限制
这就是内核数量有限
的原因 性能测试

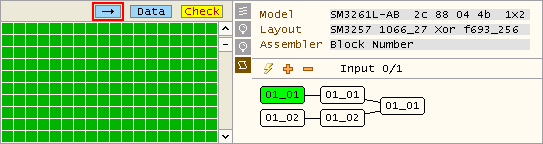

只读/写回
Flash Extractor ECC
Flash Extractor ECC
只读模式。修复内存
Flash Extractor ECC
中的错误 写入更正的扇区以转储

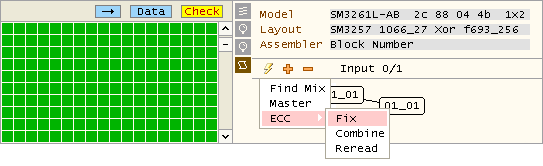

ECC 修复
Flash Extractor ECC
修复所有转储

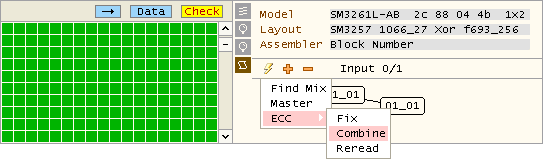

中的 ECC 错误 ECC 合并
Flash Extractor ECC
如果 ECC 映射上存在未更正的错误,则可以在单独的文件夹中重新读取一个或所有转储。并运行此过程以从新转储中获取良好的扇区并将它们写入主转储。
文件夹 – 包含新转储的
文件夹 修复输入 – 修复输入转储中的错误 修复主转储
– 修复主转储中的错误

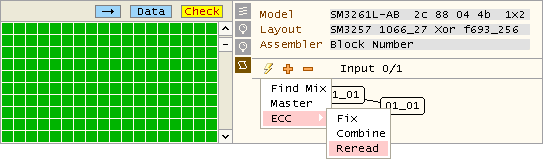

ECC 重读
删除了
Flash Extractor ECC
此操作 如果 ECC 映射上有未纠正的错误,您可以多次重读芯片。读取良好的扇区将被写入转储。
芯片 – 读卡器
中的芯片数量 银行 – 选择银行将被重新读取
重复 – 尝试
次数 修复 main – 修复主转储中的错误,如果之前
没有这样做,我不建议使用此过程.最好使用 ECC Combine。 在加入之前,您可以在那里检查输入转储的质量。 因为存储芯片在接触不良或电压低的情况下可能会给出错误的数据或零点。 您的主要转储将被摧毁。

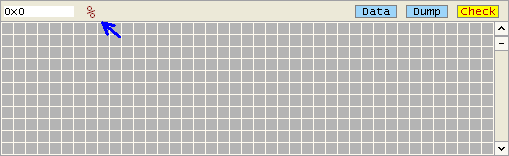

Calc 统计信息
Flash Extractor ECC
将为您提供有关所选转储中红色和绿色扇区的信息

1 core  - 132 MB
2 cores - 263 MB
8 cores -   1 GB
