PC-3000 Flash的电路板电源功能

PC3000 Flash电路板电源特性

由于许多人对PC-3000电路板适配器有问题，我们建议您查看不同设备的电源换向原理。

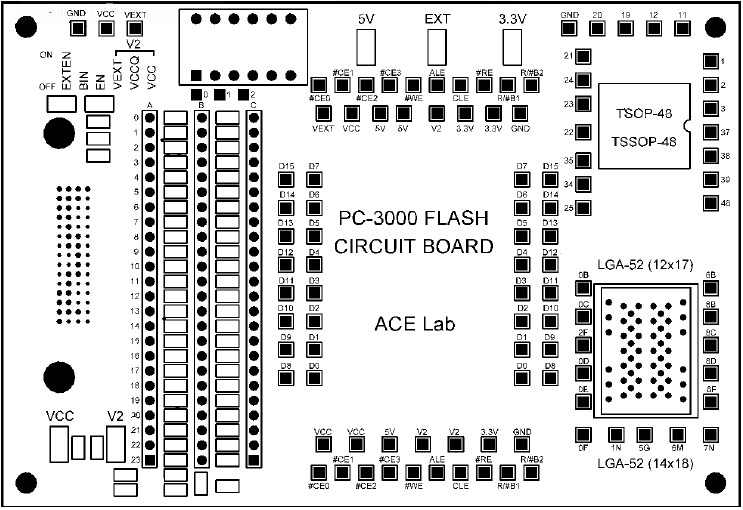

在这里您可以看到PC-3000电路板适配器的外观：

实际上，电路板适配器包含电源换向方案和连接到存储器芯片（整体件）的总线。总线与PC-3000Flash读卡器相同，但电源换向方案比PC-3000 Flash读卡器有更多选择。
需要了解的第一件也是最重要的事情是……
…所有具有相同名称的引脚已经相互连接。 TSOP / TLGA触点组的数据总线和控制总线已经连接到缓冲器元件，换句话说，不需要为TSOP / TLGA触点组焊接D0-D15，ALE，CLE，RE，WE，R / B.
让我们来看看电源换向最必要的变体。

1. 来自阅读器的单体的标称功率。

红色引脚 – 在这种情况下，应该从整体结构中获取3.3伏的功率。
蓝色引脚 – 这些是单块的GND可以焊接到适配器的地方。
请注意，VCC切换器应该打开。所有其他切换台都关闭。
下一段适用于PC-3000 Flash阅读器版本小于4（004000之前的设备代号）和PC-3000电源适配器。

2.外部电源怎么样？

注意！不希望提供超过3.3伏的电源！

当需要提供外部电源时 – 您应该更改电源配置。
蓝色标记是GND。使用外部电源适配器时 – 此适配器的GND引脚和电路板适配器的GND引脚之间应连接。调节器0-3.6伏的外部电源适配器（在本文中我们使用的是可以在电脑商店购买的基本外部电源设备）。
红色引脚VEXT – 此引脚用于提供外部电源设备的电压。
红色引脚V2 – 引脚应焊接到整体件上的VCC引脚。
而现在重要的是。为了从VEXT引脚向V2提供电压，需要选择正确的切换器位置。基本上需要将EXTEN和VEXT设置为ON，而将所有其他设置为OFF模式。在这种情况下，电源从VEXT提供到V2而不受读卡器的控制，换句话说PC-3000 Flash读卡器无法打开/关闭它，但如果需要允许读卡器获得电源控制，那么你可以设置仅在VEXT切换器上打开。
