怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

可能很多人都想知道怎么将SATA接口焊接三星硬盘的USB电路板上。

下面是最简单的方法

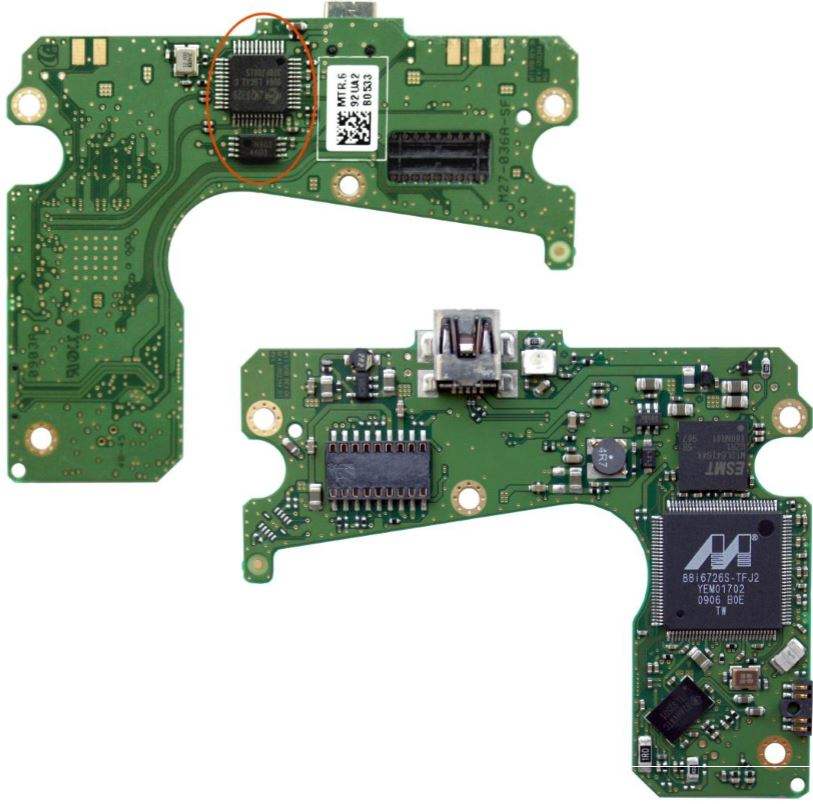

USB PCB有两种类型:
1.使用独立的SATA-USB桥接芯片 ;

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

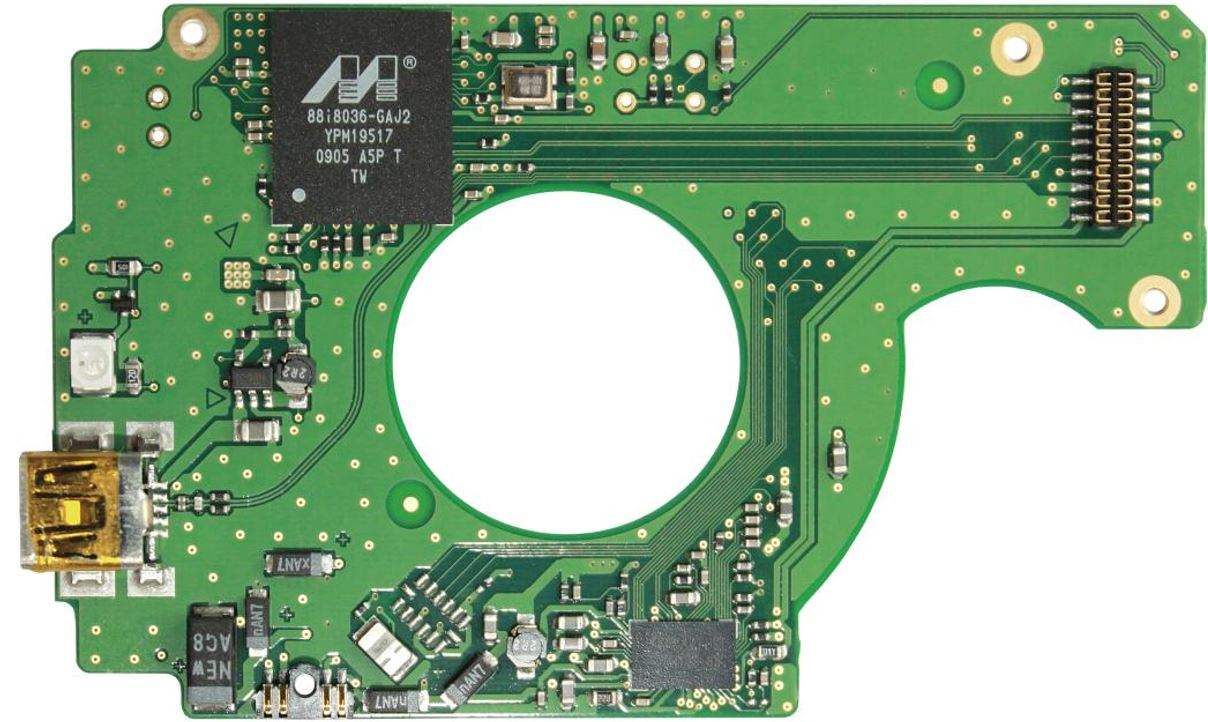

2.将SATA-USB桥桥接芯片集成到MCP芯片中。

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

对于第二种类型,是没有办法焊接SATA接口的。

所以在这篇文章中,我们将只讨论第一种类型的PCB。

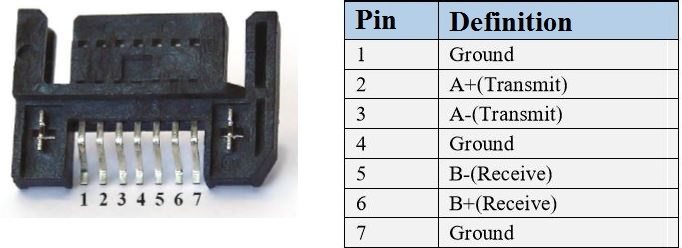

起初我们应该了解SATA接口的引脚排列。

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

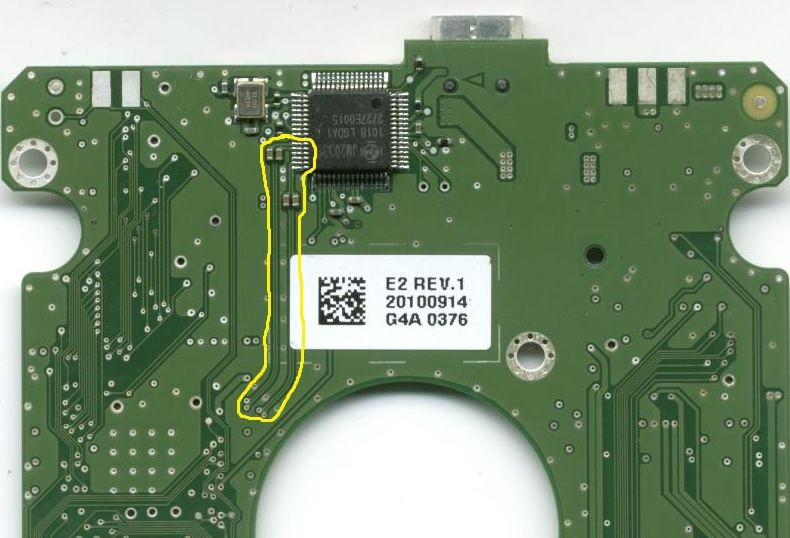

然后我们看看PCB上的MCP,并确定SATA的位置。
大多数情况下,很容易找到它们。他们看起来像4条平行的线路朝向USB桥接芯片。

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

如果我们无法在MCP端找到它们,那么我们应该尝试从USB桥接芯片端追踪它们。

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

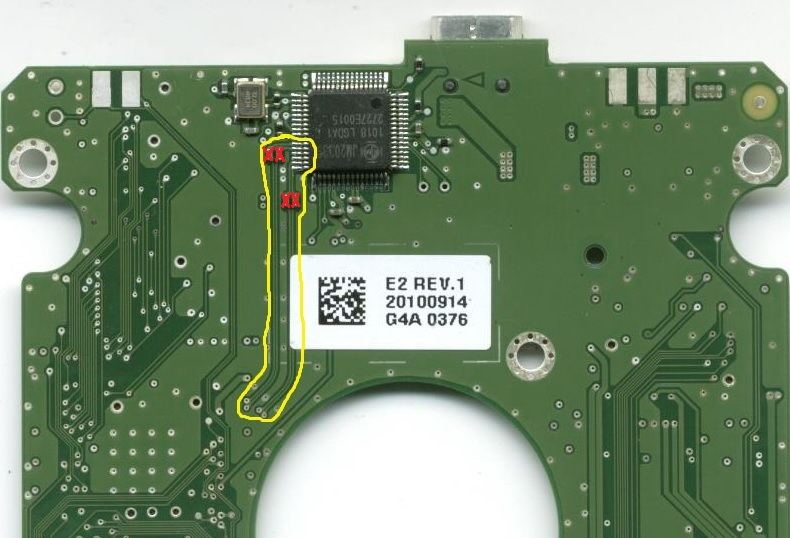

他们总是穿过电容。

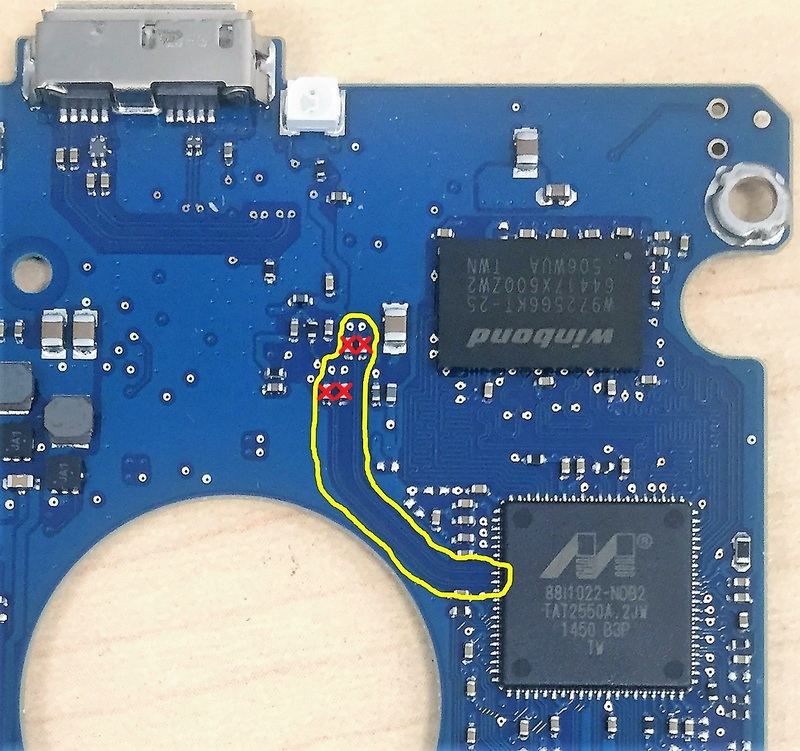

我们需要去除(拆焊)这些电容器,以从电路中切断与USB桥接的连接。

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法
sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

下一步是如何确定电线的布置。

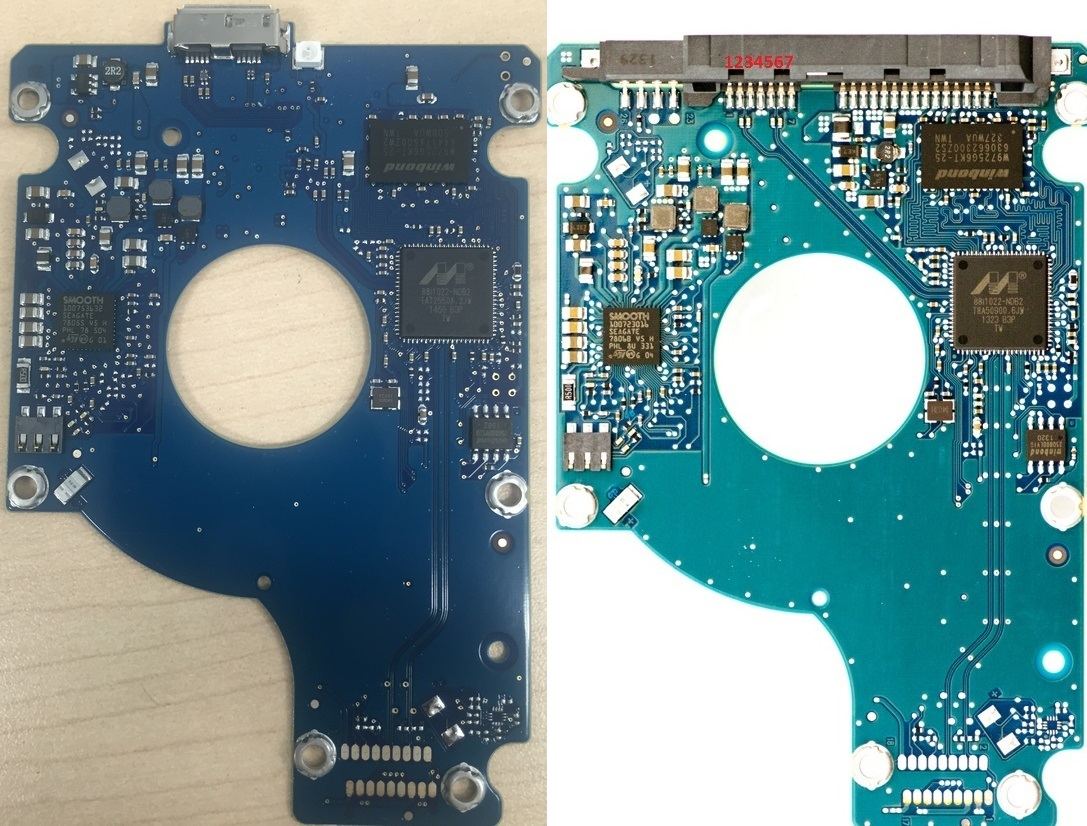

确定最简单的方法是查看兼容PCB的图片

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

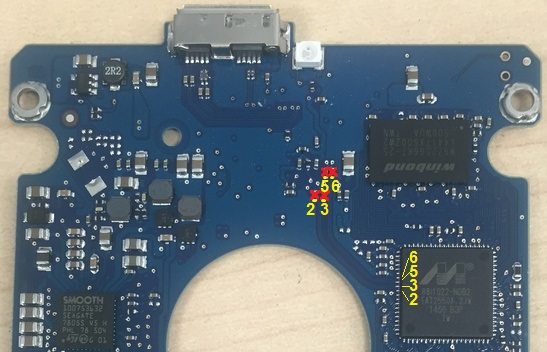

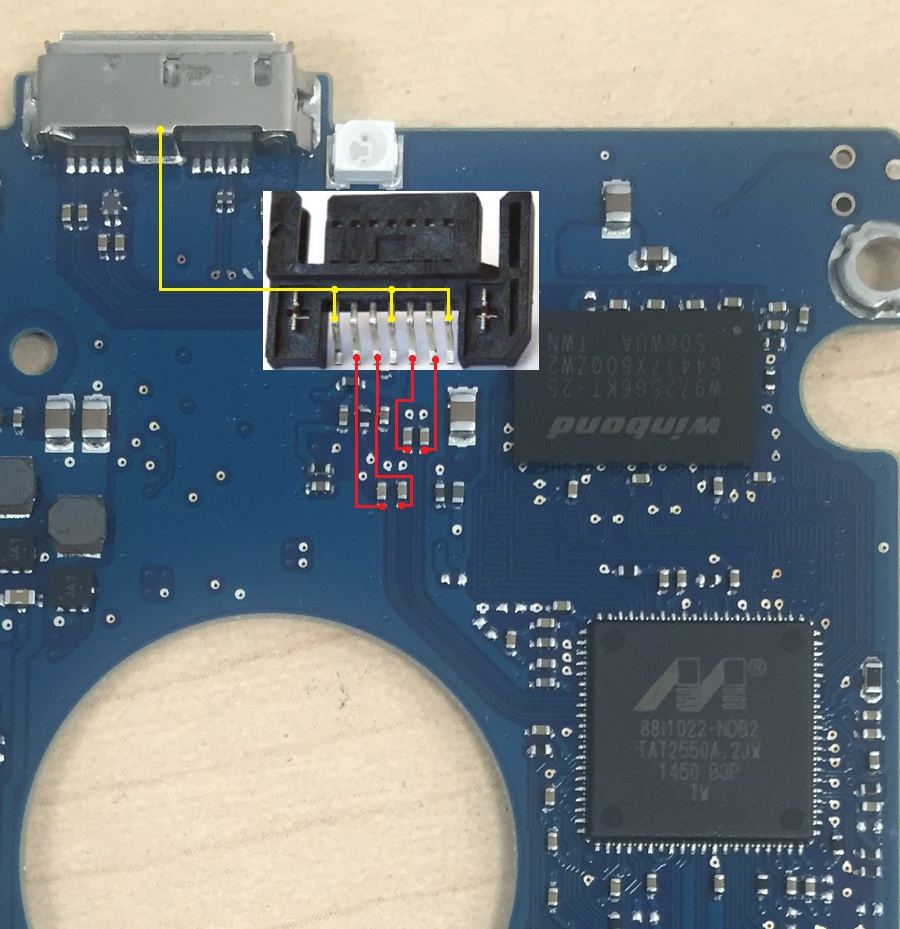

我们理解哪一个SATA接口引脚连接哪个MCP引脚

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法
地脚(1,4,7)必须连接到PCB的地上。
(例如任何螺丝孔或USB接口)。

最终结果

sata接口焊接三星硬盘的usb电路板上?三星usb电路 怎么将SATA接口焊接三星硬盘的USB电路板上?三星USB电路板转SATA的方法

建议使用尽可能短的电线
