使用PC3000处理WD DragFly4上的模块03恢复为例

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

你好朋友!有时我们遇到模块03损坏的驱动器。如果我们在模块表中查看这个模块,我们可以看到描述:
0003格式选择数据模块,它的优先级为:每个HDD都是唯一的,对数据访问至关重要。

从Marvell手册我们知道:

 该模块仅存在于某些驱动器中。它是在Zeus驱动器系列中引入的。
在此之前,区域分配表是在固件中构建的并且保持永久性
对于每个特定的固件版本。既然记录密度取决于安装在每个驱动器中的磁头的质量,实际上每个HDD都有自己的区域分配表。

如果原始表和服务区中记录的表不匹配,驱动器将在启动期间冻结或无法读取用户数据。如果模块丢失,则无法恢复或从其他驱动器中拾取。

那么如果模块03被所有SA副本损坏怎么办?
如您所知,我们在PC-3000 v6.2中添加了模块03的自动恢复功能。
让我们看看使用DragFly4驱动器进行恢复的可能性。

我们有一个驱动器,显示上电后的下一个行为:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

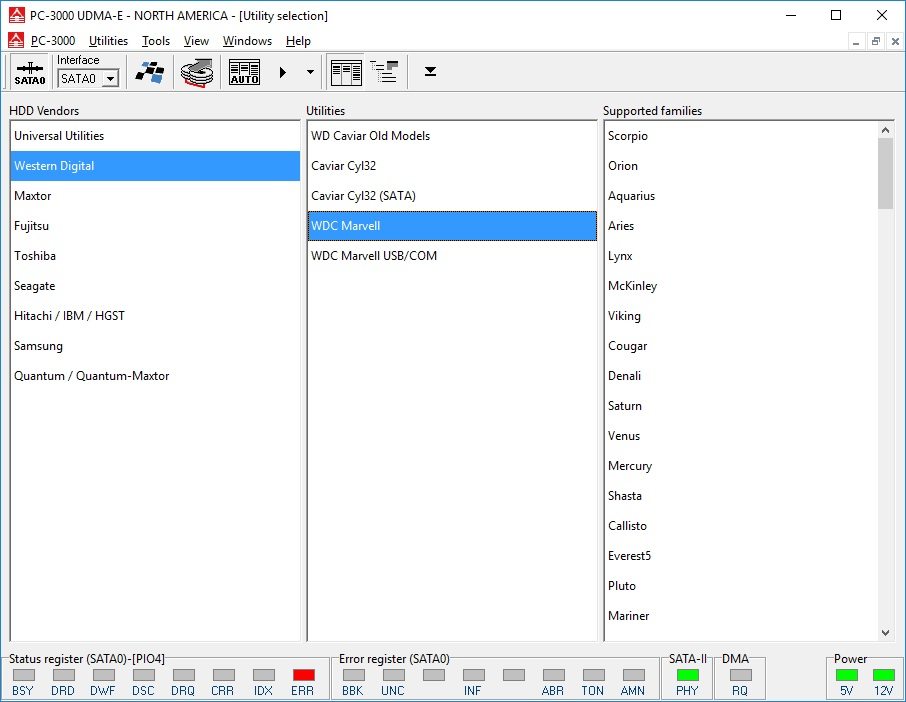

我们启动该实用程序,尽管ID没有读取:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

然后按“自动检测”按钮。 驱动器处于就绪状态:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

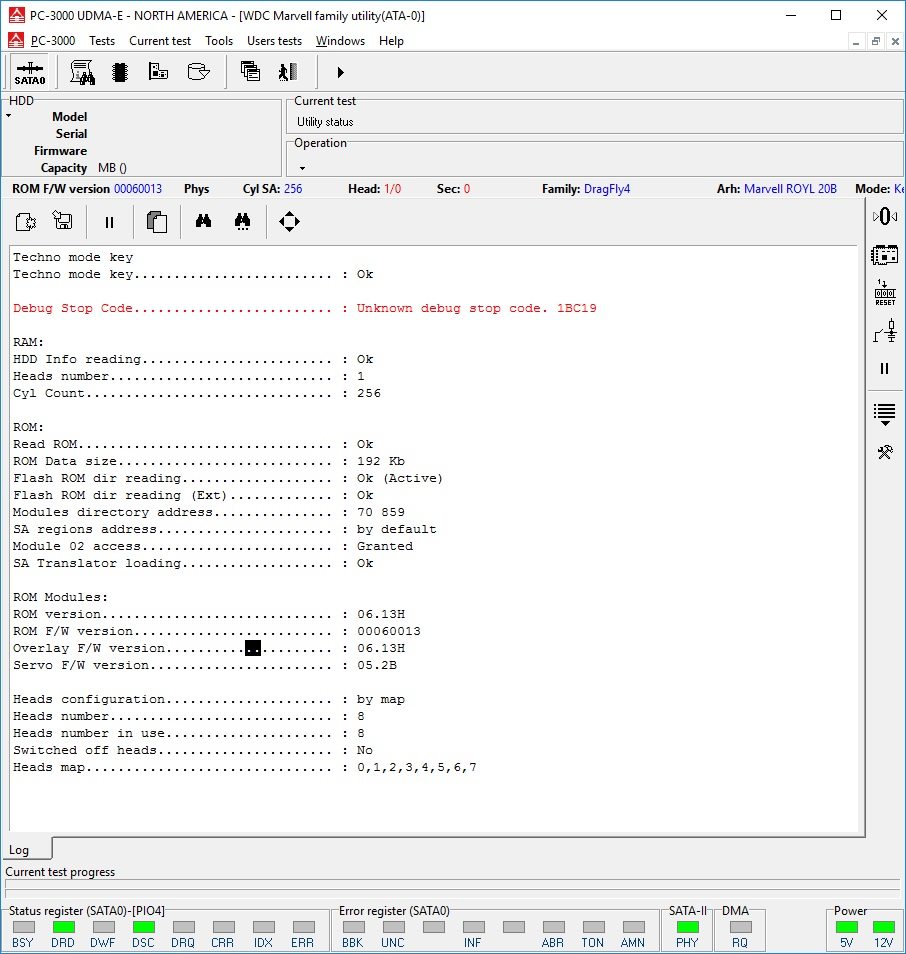

该实用程序可以看到ROM信息有错误:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

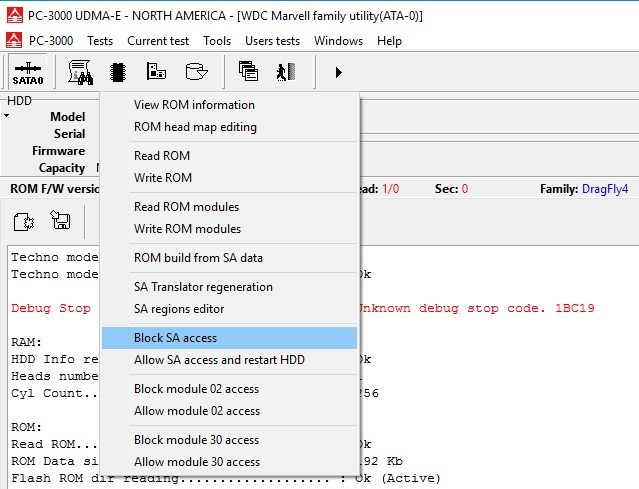

首先,我们需要阻止ROM中的SA访问:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

并在此消息后重新启动(关闭/打开)驱动器和实用程序:

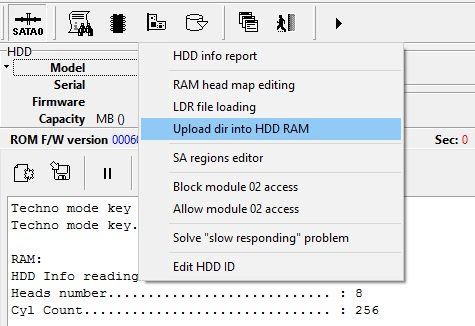

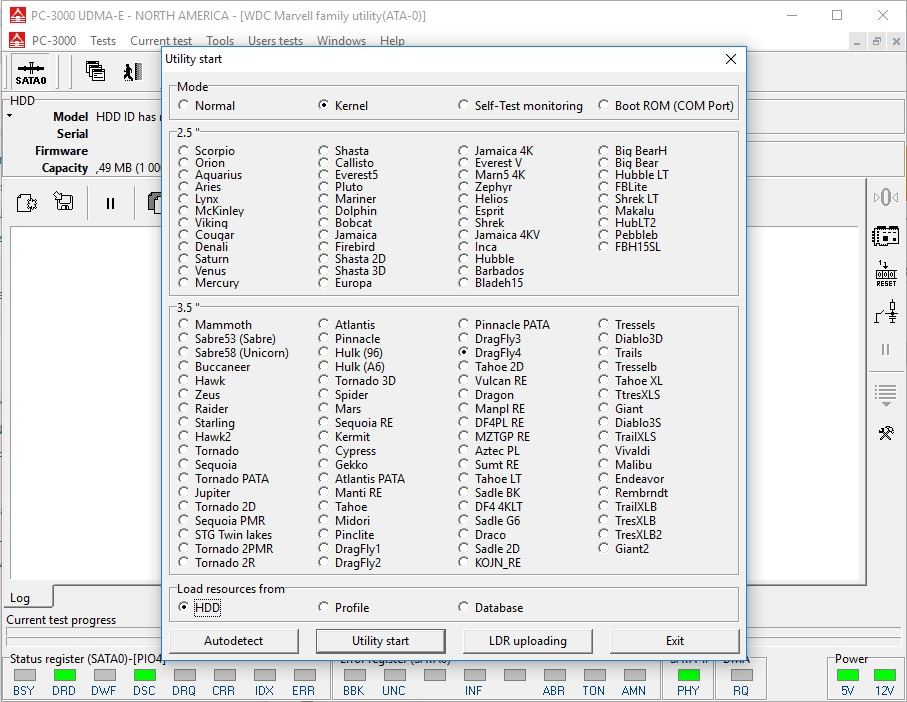

在内核模式下重启后,转到使用RAM->上传目录到HDD RAM并将Dir和加载程序从HDD加载到RAM:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

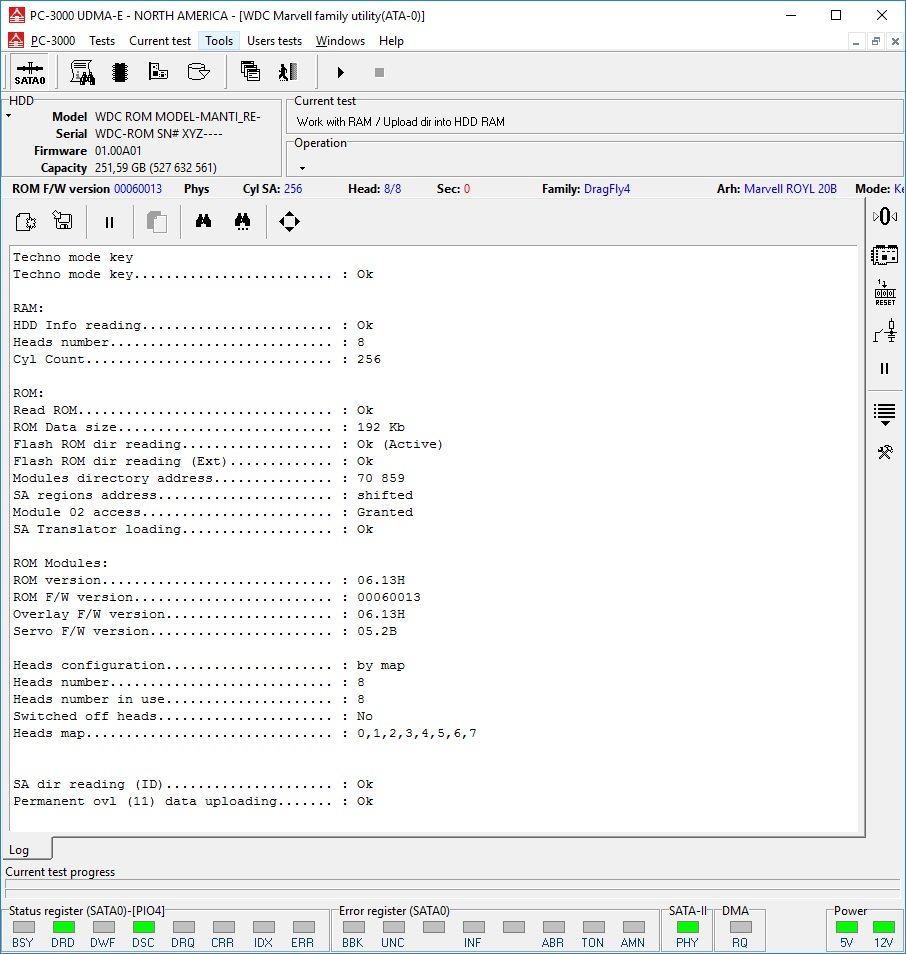

如果磁头和其他SA都很好,我们会看到下一个窗口:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

现在我们需要退出然后以普通模式进入该实用程序。

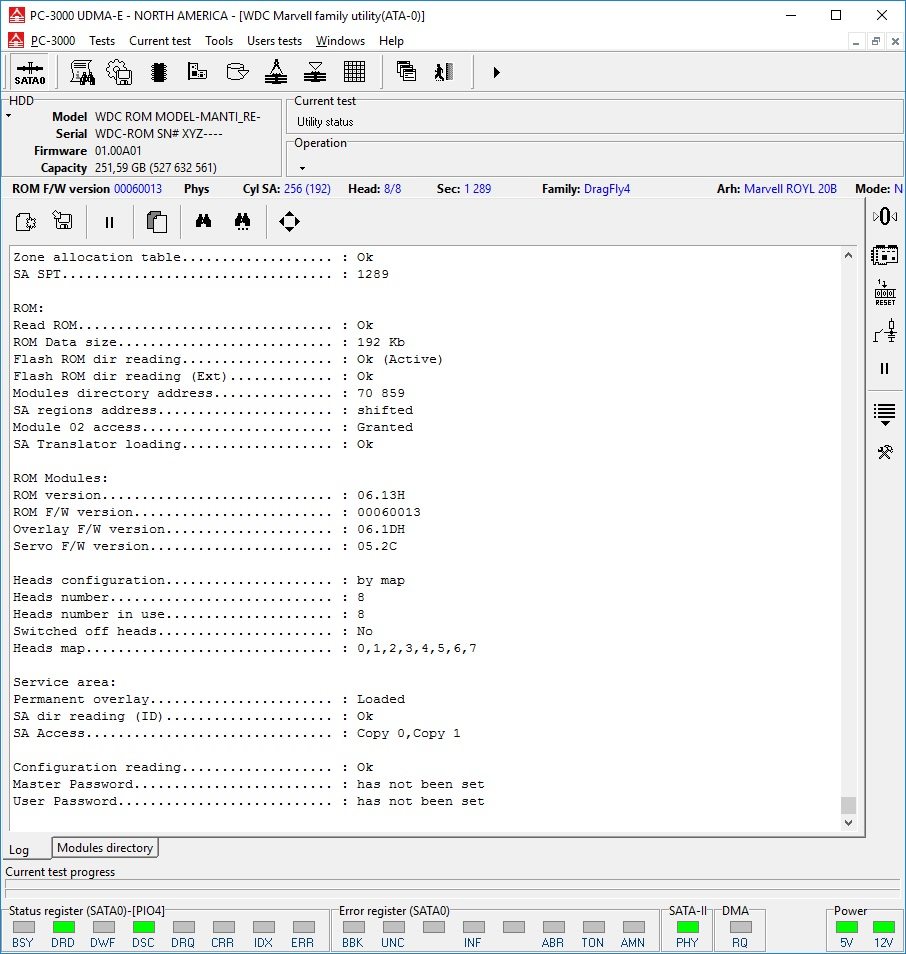

驱动器以完全SA访问开始,但当然ID错误:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

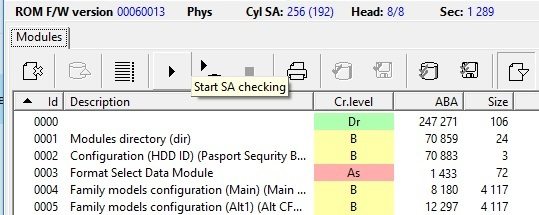

现在我们需要检查所有SA模块是否良好。 为此,我们转到Tools-> Utility extensions-> Modules目录,并运行模块检查:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

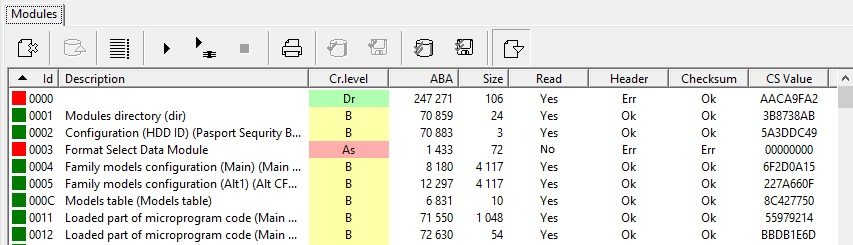

我们可以看到,除模块03外,所有模块都很好:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

在我们的例子中,我们不得不使用Dir编辑器从1433到8 108 ABA将模块移动到另一个ABA。

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

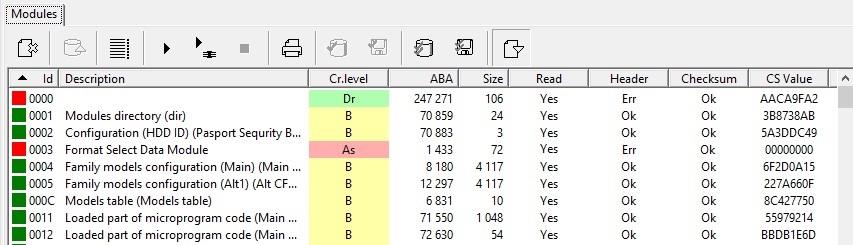

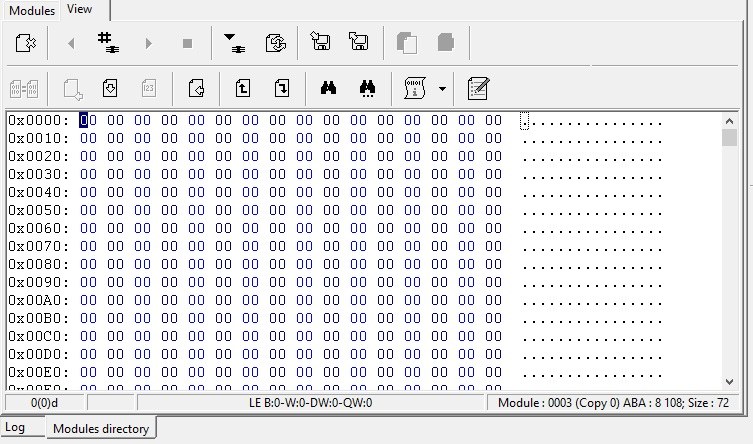

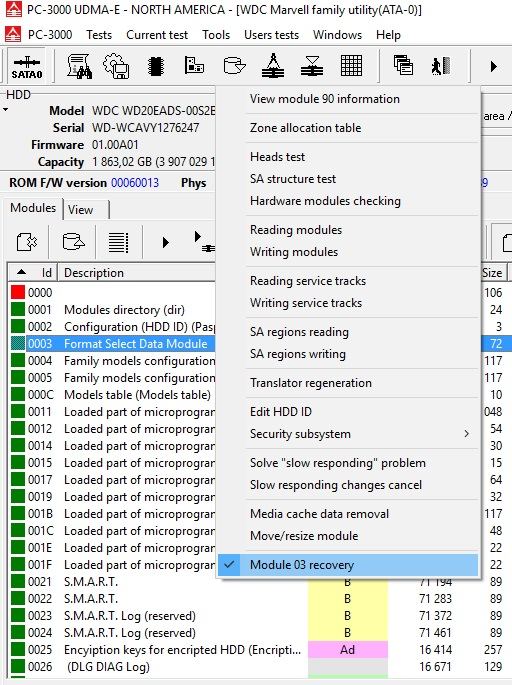

我们重新启动驱动器,将Dir和加载器从HDD加载回RAM,进入正常模式并开始修复模块03.我们的模块由内部零填充:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

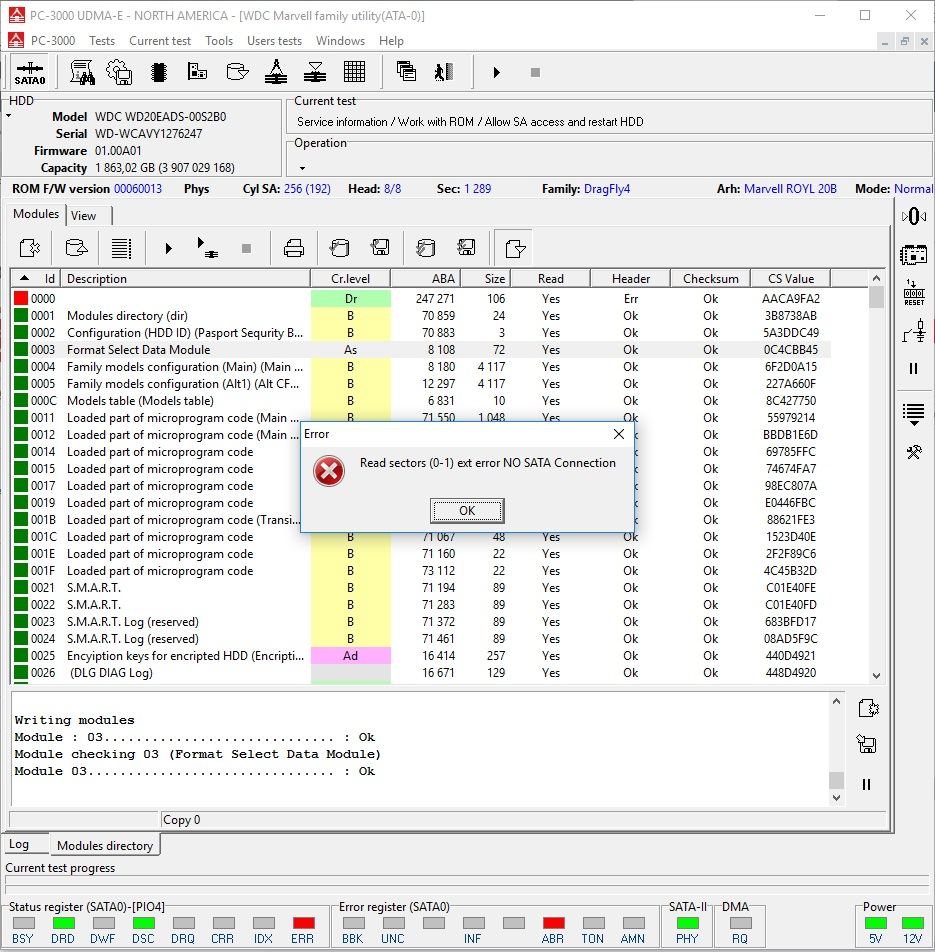

如果我们现在尝试运行自动恢复,我们会收到错误:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

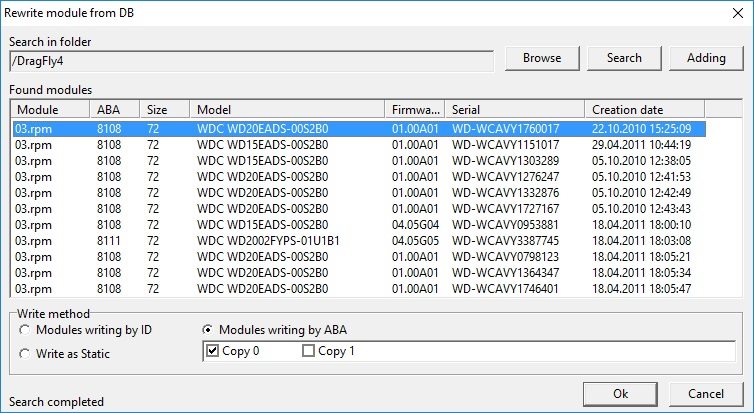

因此,为了构建新模块03,我们尝试从同一微码和FW配件硬盘上编写03。

I took it from database.

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

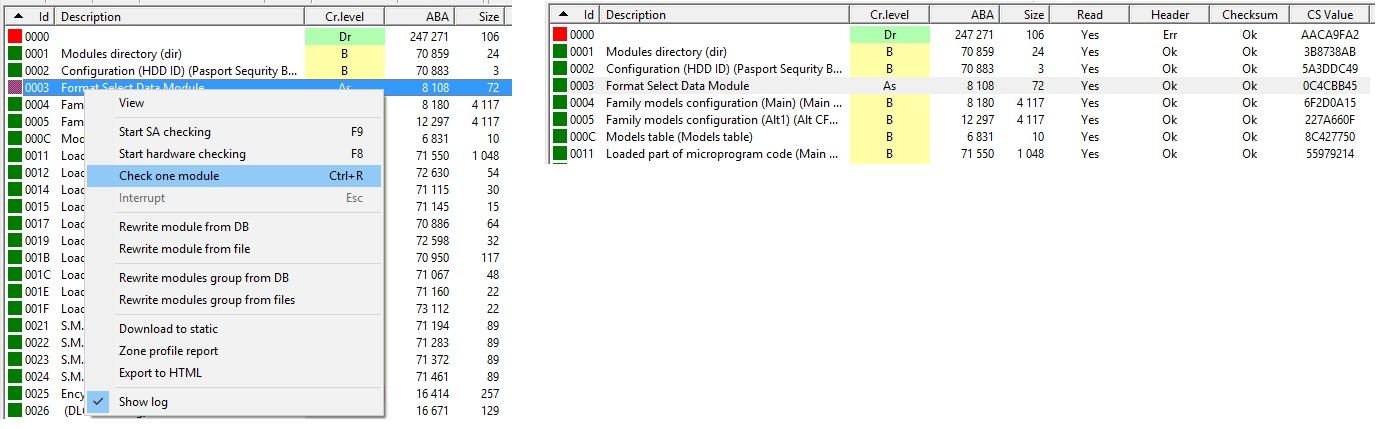

现在看起来不错:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

如果我们现在返回区域并重新启动驱动器,我们可以获得完整的ID,但用户区域将不可用:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

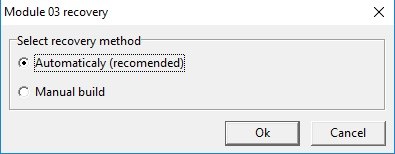

现在我们可以恢复原来的03:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

日志之后:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例
我们可以重新启动硬盘和实用程序,并检查用户区数据读取。
获得完整用户数据区:

pc3000处理wd-dragfly4上的模块03恢复为例 使用PC3000处理WD DragFly4上的模块03恢复为例

我们没有检查所有WD系列的可能性,因此它无法用于某些新驱动器。
如果您有关于数据恢复的问题,请随时与我们联系
