PC-3000电路板适配器是一个非常好用的东西。 首先，借助此适配器，您可以从迷你SD卡，SD卡，xD卡，MS卡和UFD等单片设备读取数据。 但与此同时，如果出于某种原因，我们需要从TSOP-48，TSSOP-48（短封装）或BGA-52等常见芯片读取数据，以及针脚的物理损坏。
让我们想象一下，在芯片拆焊过程中你损坏了TSOP-48内存的几条腿，你无法将它放在PC-3000 FLASH阅读器中。 在这种情况下你应该怎么做？ 当然，你可以尝试修复这条腿，在显微镜下做一个严肃的工作，恢复受损腿部的功能。 但是这个过程会非常复杂，并且在下一个芯片安装到Flash读卡器插座时，你可能会再次损坏它们。

这就是为什么在这种情况下最好的决定是在电路板适配器上进行TSOP-48芯片焊接。

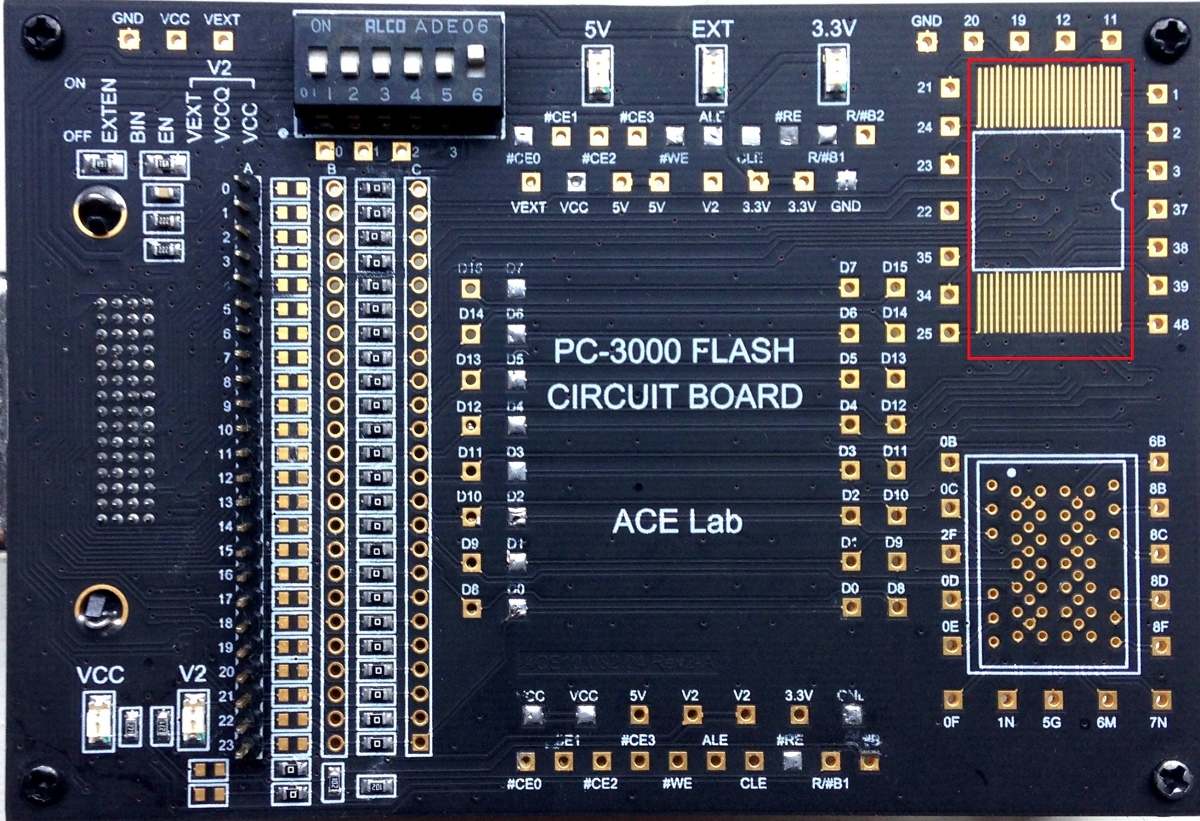

如果您查看它，您将看到当前适配器有两个用于BGA-52和TSOP-48芯片的安装集。

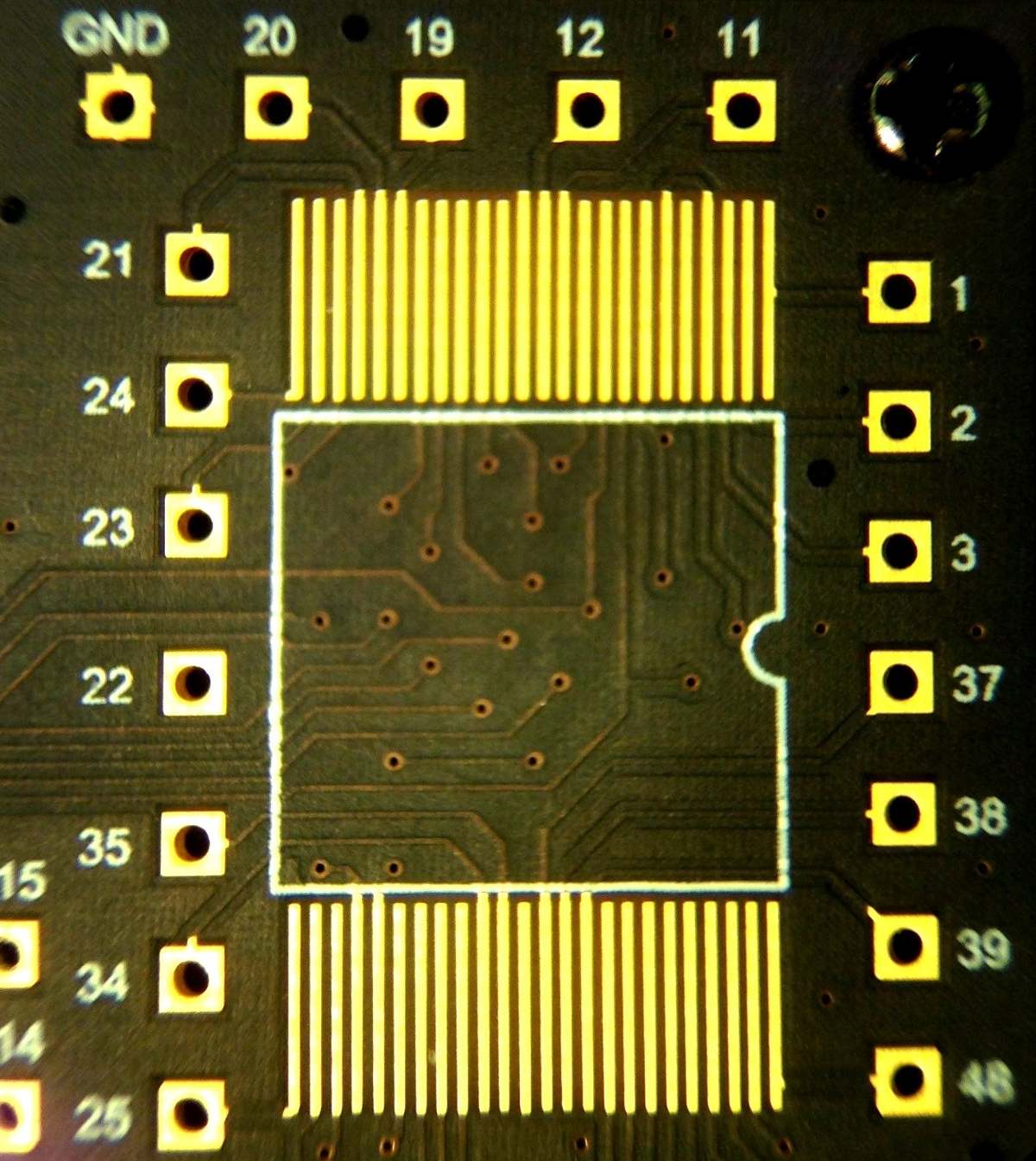

我们打算使用TSOP-48。 在电路板上，一些用于供电或用于附加电源的引脚未连接（引脚编号：1, 2, 3, 11, 12, 19, 20, 21, 22, 23, 24, 25, 34, 35, 37, 38, 39, 49).

首先 – 我们需要在触点上滴下一些液体助焊剂，以便更好地焊接。

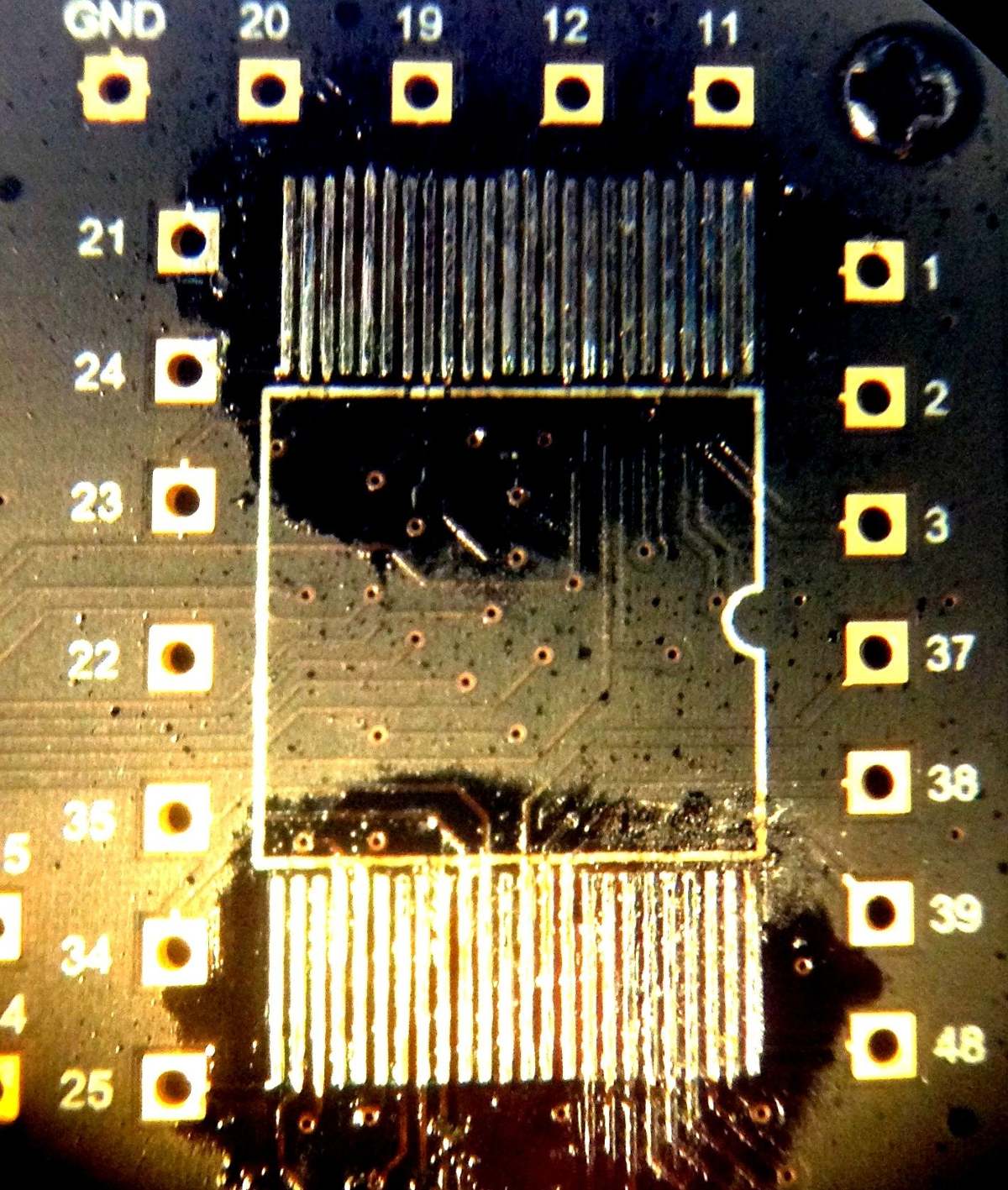

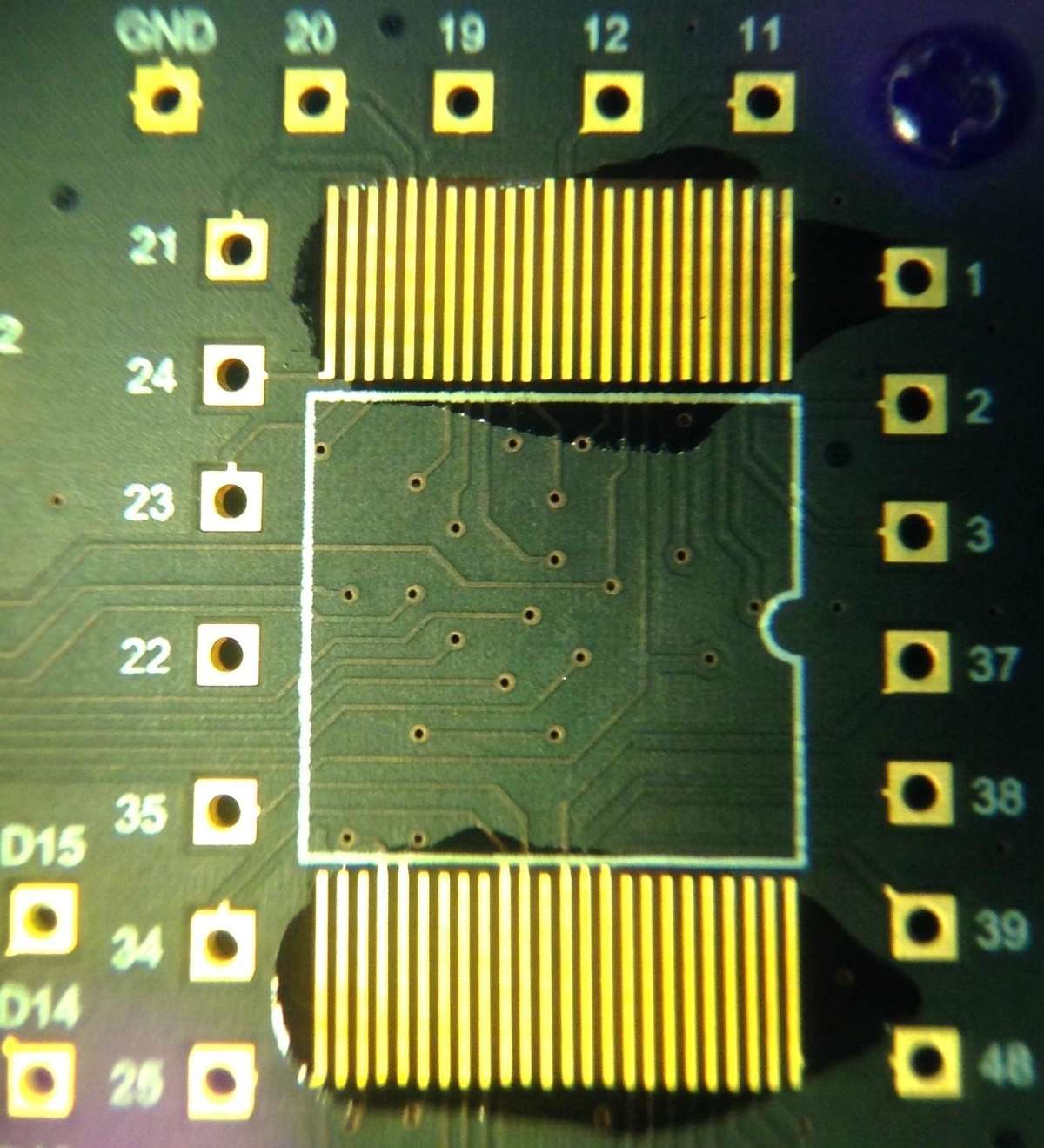

需要在我们滴焊剂的地方放一层焊锡。

在那之后 – 我们应该开始焊接我们损坏的TSOP-48内存芯片。 不要忘记存储芯片的KEY应位于引脚编号1附近。

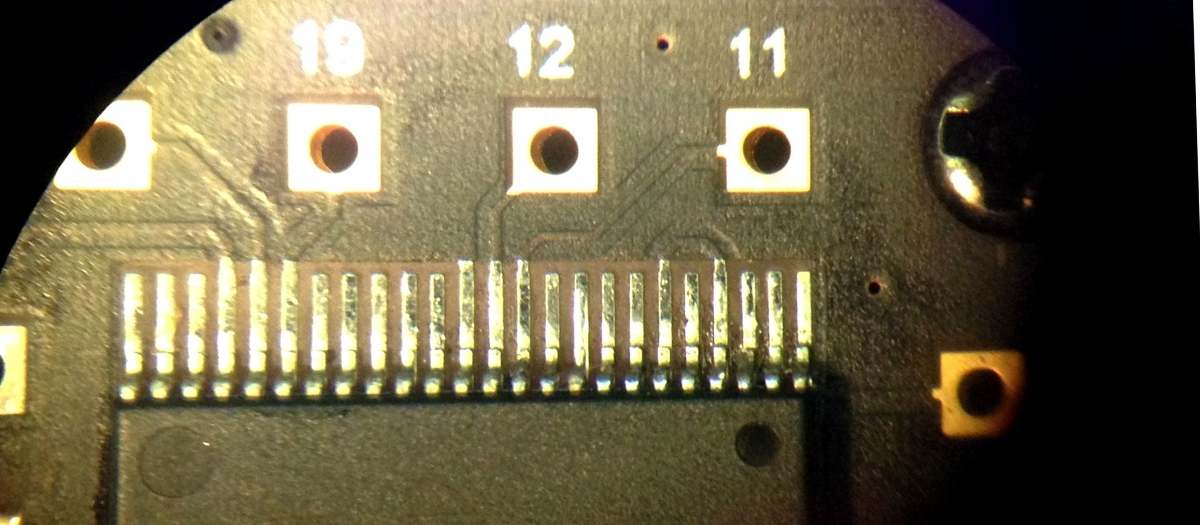

所有腿都非常小，这就是我们建议使用显微镜的原因。 焊接完成后，不要忘记检查所有TSOP支腿 – 它们不应该移动！ 所有这些都必须牢固固定并焊接好。 如果某些触点损坏，您可以尝试使用小铜线，以便于芯片腿修复，并将芯片引脚（支脚）上的导线焊接到电路板上的兼容触点。

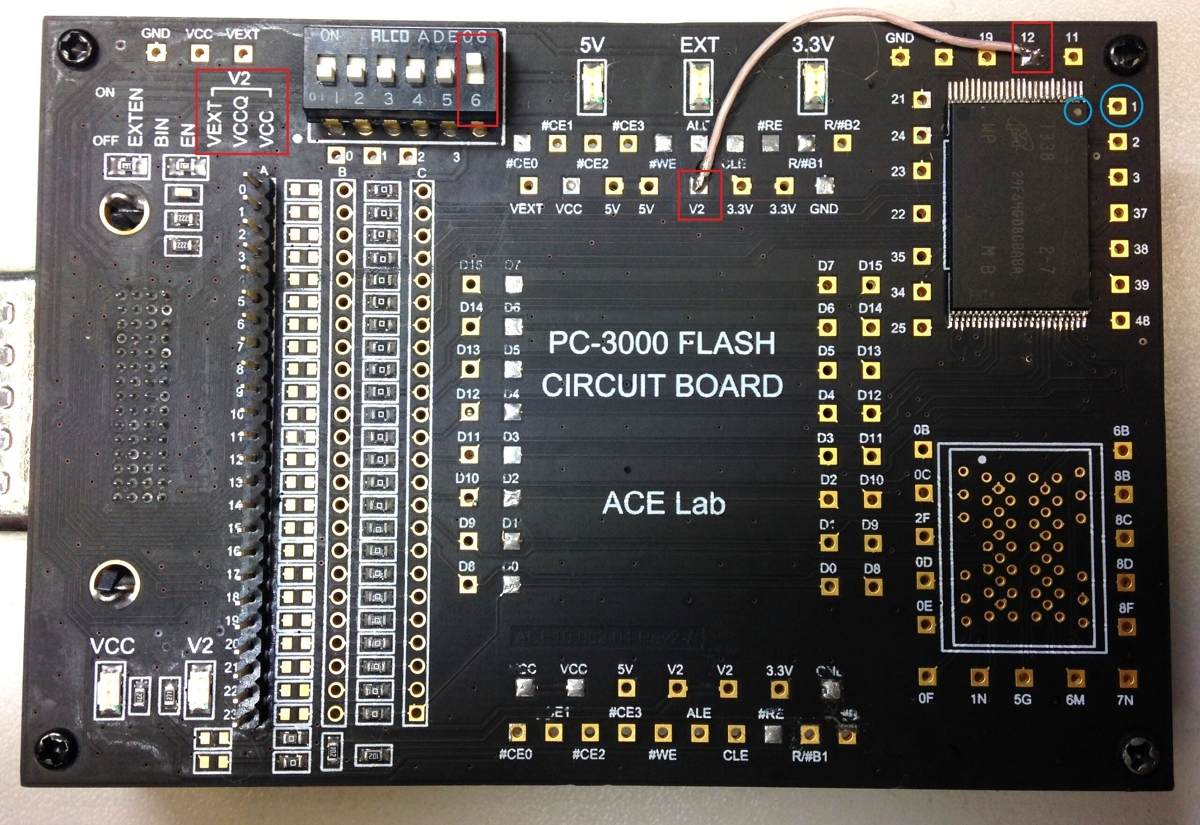

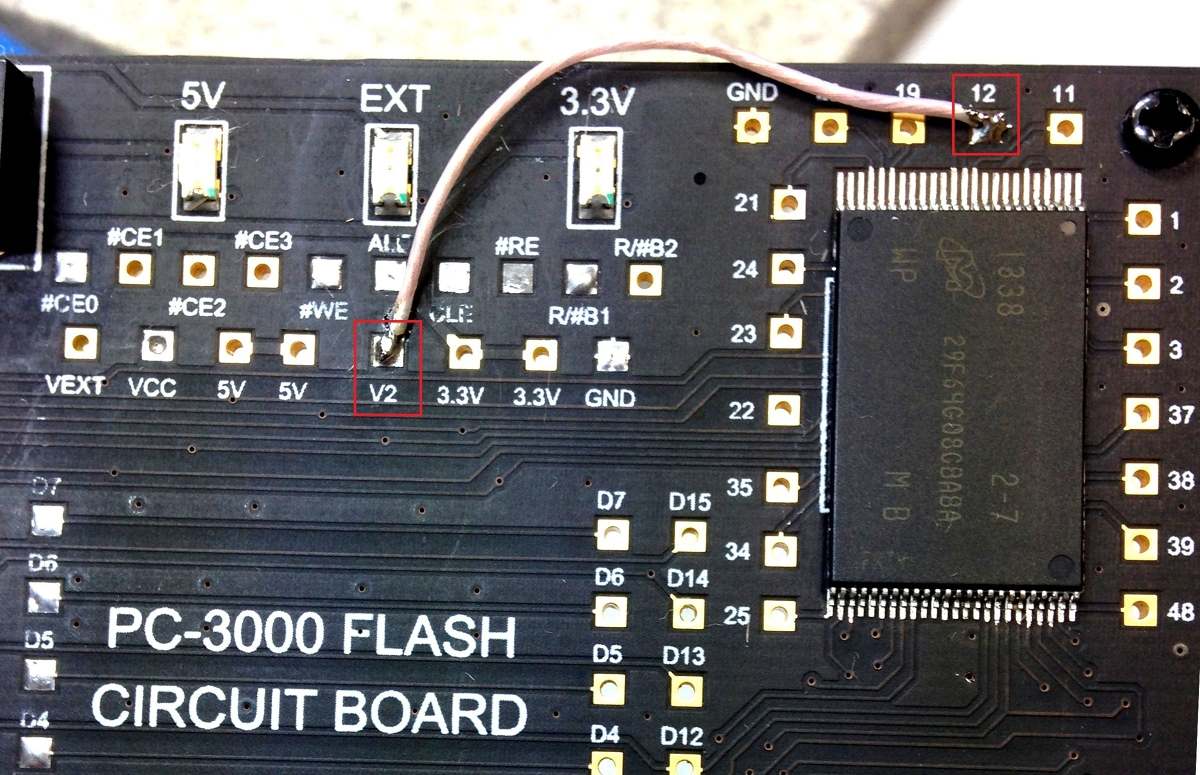

之后，我们需要焊接从触点编号12到V2引脚的导线，用于从适配器进行电压电流控制。 如果没有这根电线，您的焊接芯片将无法供电！

除触发器编号6（读卡器的VCC）外，必须关闭所有触发器。 如果要使用扩展电源适配器，则应配置外部电源的触发器（请参阅手册文档中的说明）。
最后一步 – 不要忘记用酒精清洁板子！ 我们应该清除PCB上的所有焊剂迹象并进行清洁！

在这里！ 最后结果。 现在，我们准备从我们的TSOP-48内存芯片转储！

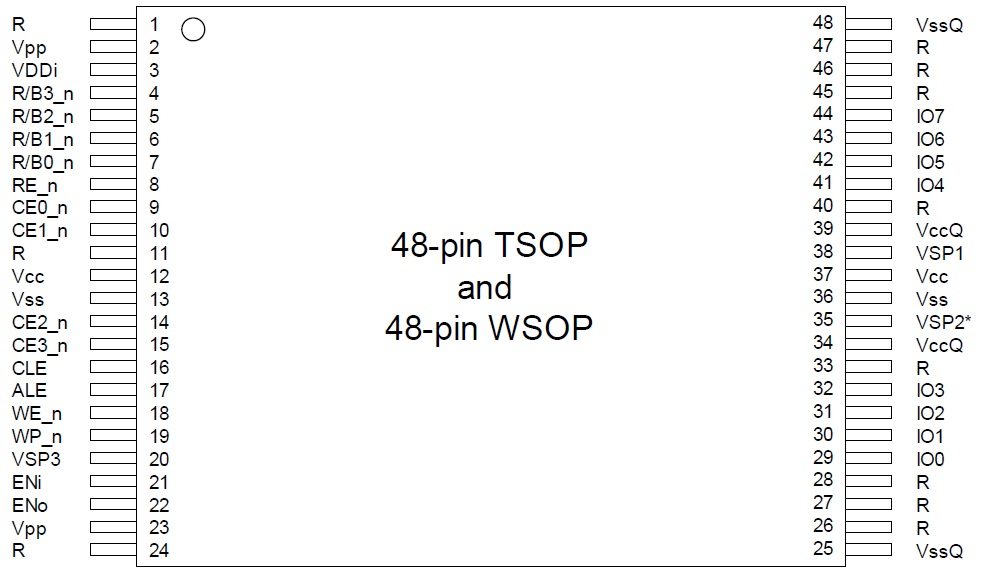

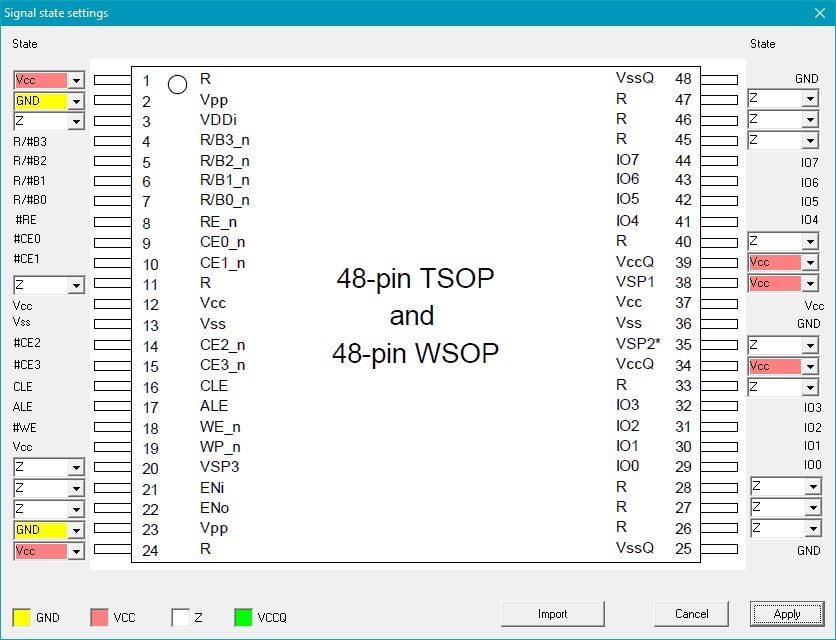

这种存储器芯片具有pimap＃8读取方案。 这是一种旧方案，具有1个电源通道，用于芯片上所有额外的电源触点。 所有现代芯片都具有特殊功能，如读取重试，电压控制等。 结果不足以仅焊接一根电线用于供电，我们应该为存储芯片的不同电源引脚焊接分离的电线。

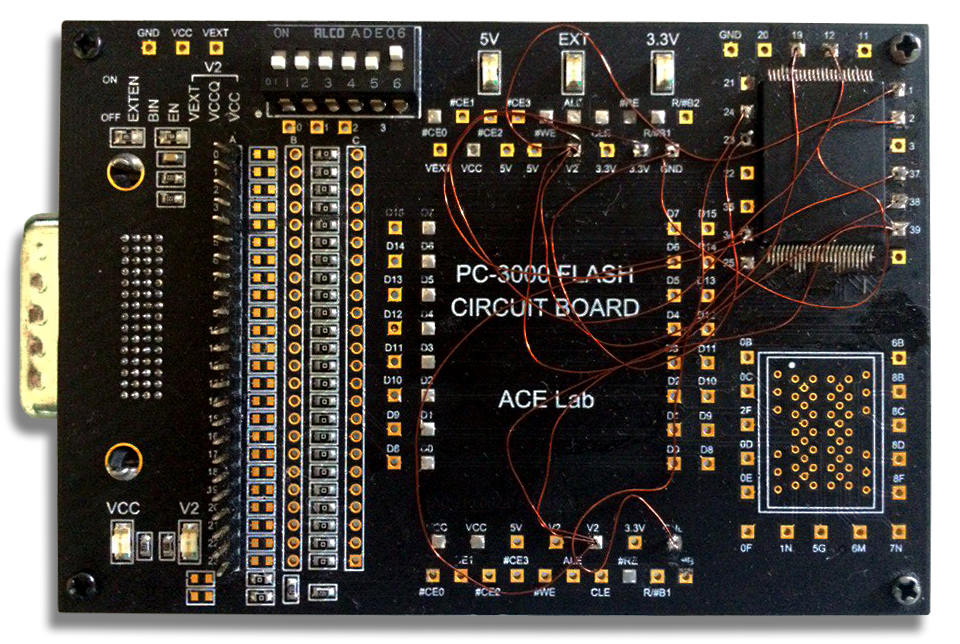

以下是pinmap＃9读取方案的焊接TSOP-48芯片照片：

如果焊接存储器芯片通过错误的pinmap读取方案到电路板适配器，则可能出现以下问题：

• 无法获取芯片ID（在日志报告中没有任何错误消息）
• 日志中出现此类错误消息的问题：

PWR ON通道VCC错误。 检测到过电流！
     电流限制：200 mA

• 电源的其他问题
